AUTOcad 图导入到pads后 边框变换
时间：10-02
整理：3721RD
点击：

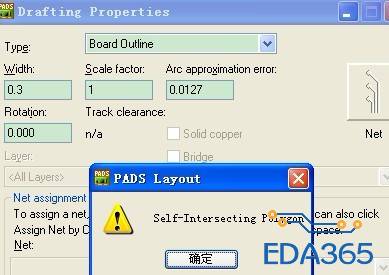

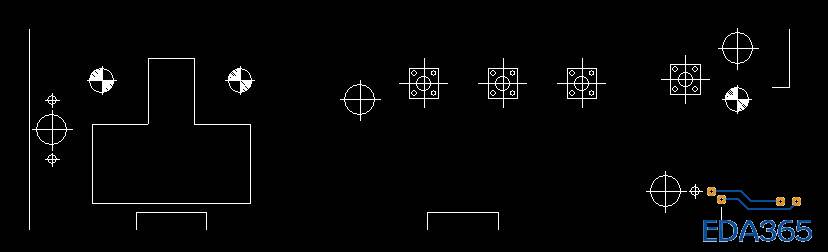

请教下各位，我从auto cad 中把框图 用PE-M-多线段-J 闭合之后，保存成DXF格式，然后我导入到pads中，导入之后怎么边框部分有部分没有了呢?还有设置成board outline时都会出现self-intersecting polygong ,这个是什么呢
我也是这个情况 现在解决没啊
是不是CAD里面的线所在的图层的问题?你都给改成同一个图层试试看。
再试一下啦
是不是CAD里面的线所在的图层的问题?你都给改成同一个图层试试看。
CAD里零层复制，分解分解再分解！另存R12的DXF，pads导入，哦了！
只复制零层！
