教大家如何更新PCB元件封装

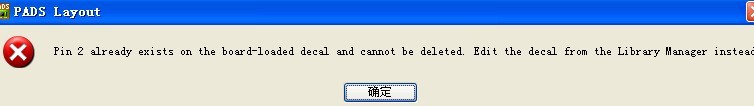

有时候大家在PCB界面发现有些封装不对，想改变引脚编号或者大小，但是直接edit decal  只能改丝印等信息，焊盘大小或者删除焊盘或者重新编号无法实现

这时我们只能回到PCB界面，file --library --找到该元件 ，然后edit 返回。发现PCB界面还是没以前那个。

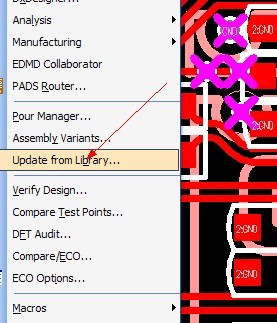

这时选中该元件或者几个元件（也可以是同时更新多个）（tools ---update from library

点击OK就会发现元件真正更新啦！

貌似05版的都可以  直接编辑封装就可以更改了
我今天上午还用了这个功能的

可以改的，不能改是你软件问题。

你用得哪个版本?可以直接在layout界面右键编辑而不用进library改?你试过没有?

PADS9.3

我改过

有时候修改过很多封装时就使用这个功能.

应该都可以改的吧

可以么?为啥我的07版本跟9.3版本不能改啊.05(含05)以下可以改

1. file --library --找到该元件 ，然后edit 修改好封装后返回
2.在pcb中选择要修改的元件，右键选择edit decal,不用做任何修改
3.在菜单栏选择file -open decal  然后会弹出一个窗口，选择是即可。

嗯 不错

没有9.0版本以下，都是10楼的操作。
后面的版本，对库的管理更为严谨。

感谢小编分享，终于帮我解决了一个困扰我好久的问题！

感谢分享
