快速做stub线
时间:10-02
整理:3721RD
点击:
在画pcb的时候经常有很多电源和地要引出来接地,这段线如果每次都引出来然后打过孔,是稍微有点嫌麻烦的。
我们可以利用复制粘贴的方法快速的解决这些stub线
不知道各位是不是这么做的,有什么错误欢迎批评

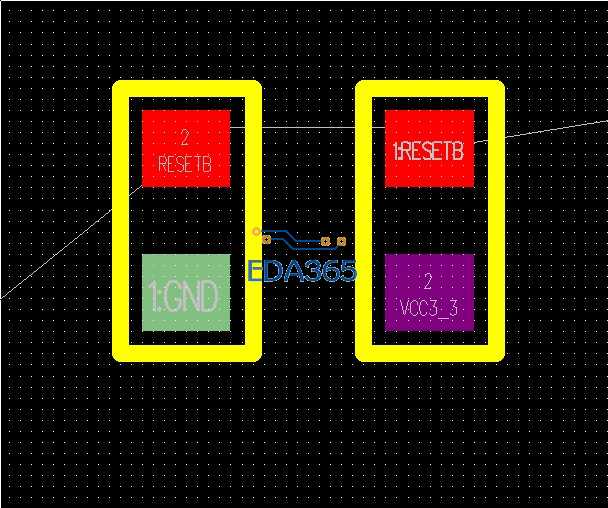

需要引线的两个元件

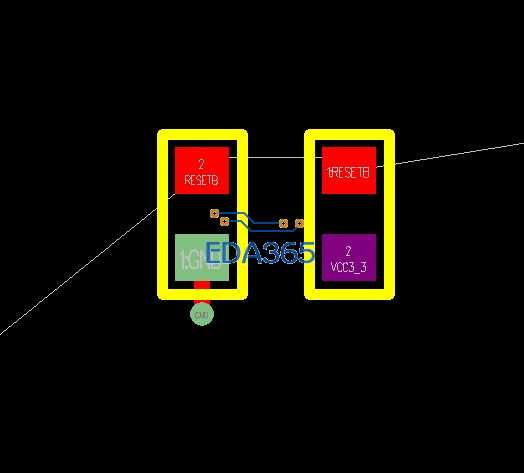

将其中一个引出并打过孔

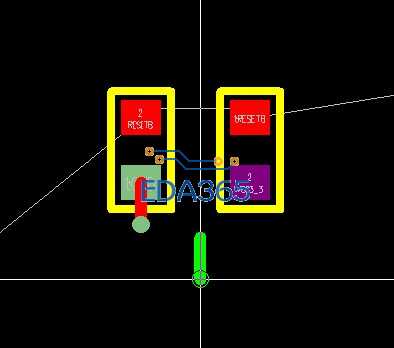

复制这段引线和过孔

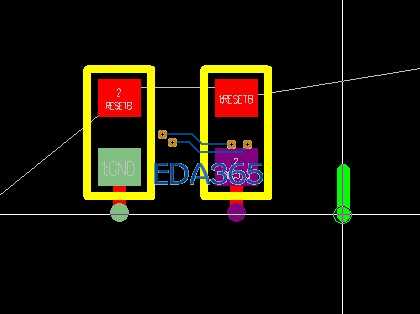

粘贴

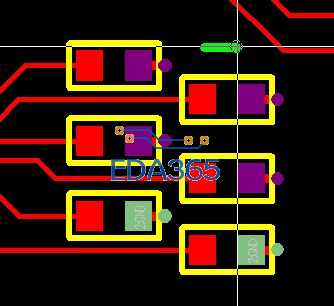

大规模的使用(利用Ctrl+r可以旋转)

我们可以利用复制粘贴的方法快速的解决这些stub线
不知道各位是不是这么做的,有什么错误欢迎批评
需要引线的两个元件

将其中一个引出并打过孔

复制这段引线和过孔

粘贴

大规模的使用(利用Ctrl+r可以旋转)

99se?
嗯,不错,省时省力
pads9.3
在router中,右键,fanout. 一步到位
