PADS怎么样在铺铜上任意挖孔

时间:10-02 整理:3721RD 点击:
就像ALLEGRO 这样的在上面挖孔



我用了下 COPPER CUT OUT,感觉不行嘛

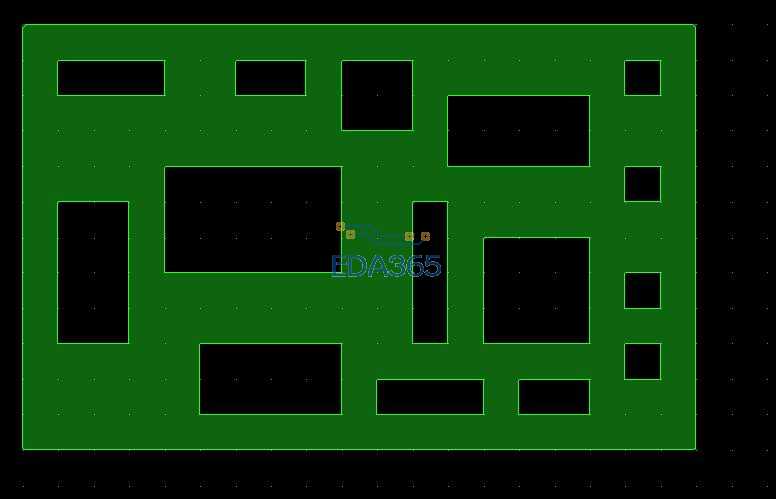

选择copper和copper cut out ,右键选择combine,这样结合在一起就可以了

没有问题。选上copper和所有cut out ,然后右键菜单中点“combine".

谢谢了哥们 , 我试了,  可以
就是没ALLEGRO方便  , 是不是PADS的挖孔图形都要自己手工画?如果要圆孔,或者给铺铜切角怎么办?

3KS

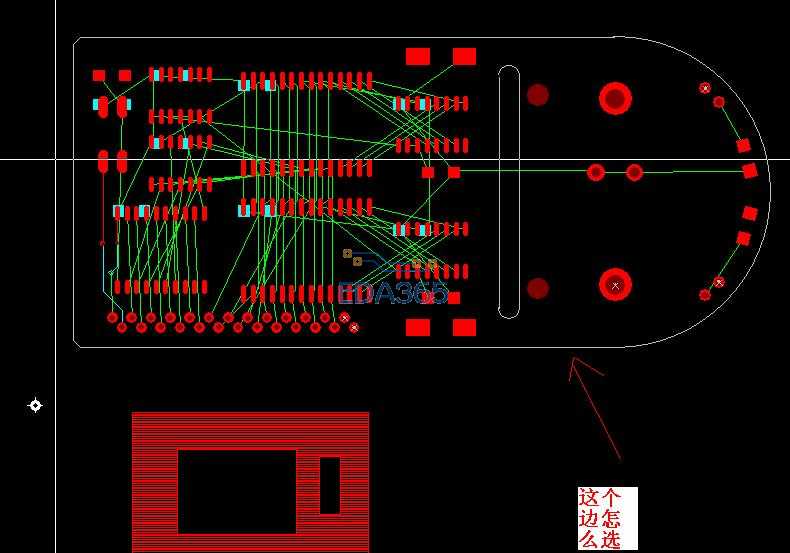

美女,问个问题,这个板框是个2DLINE吧?我想选中它  怎么选中啊?
谢谢了

非2D,是outline.选上右键菜单中filter...中的outline

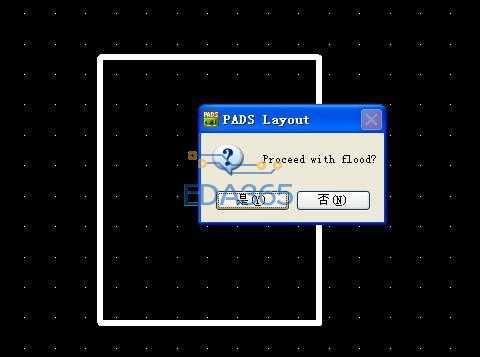

谢谢了,我刚才画了个COPPER POUR,然后选中进行FLOOD,但是弹出来个东西,没有FLOOD是怎么回事啊 ?
帮我看一下

点是,点点点...

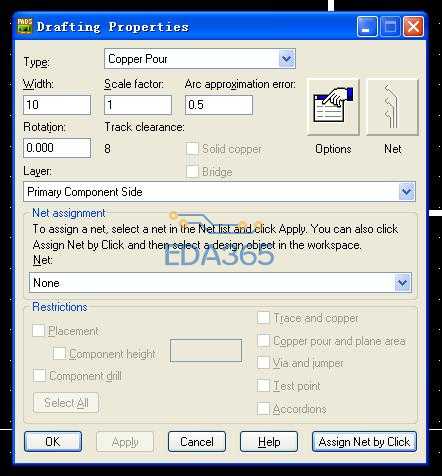

我点了是  但是没变化  你看我的属性有没有问题呢


copper pour 是要有net依附的。给个net给它吧。

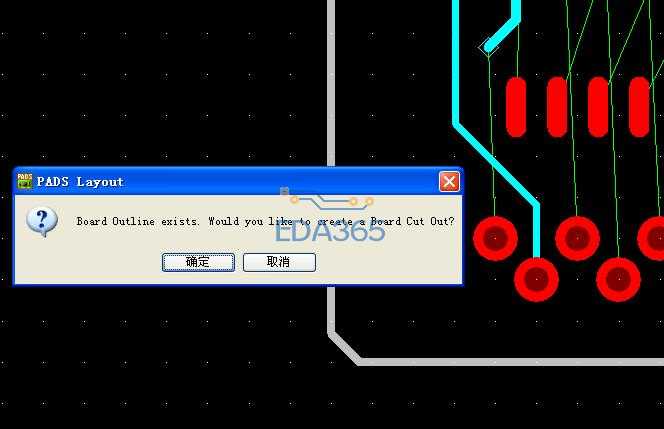

刚刚我想画个 BOARD OUTLINE 试试,弹出来一个这个,然后怎么画都没反应  是怎么回事啊
后来我点了原来的BOARD OUTLINE ,然后删除,但是发现删除也弹出一个对话框  删除不了呢

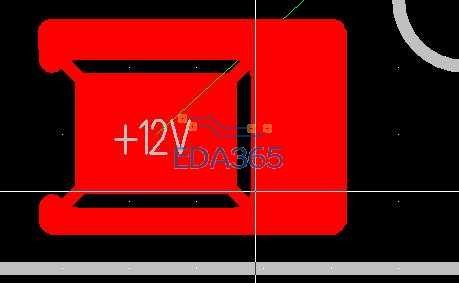

刚刚试试了 COPPER POUR,可以的,还不知道连接方式怎么改,下次我自己找点资料看看

  就要这样,不管什么问题,使劲问,都会有热心人帮你回答的

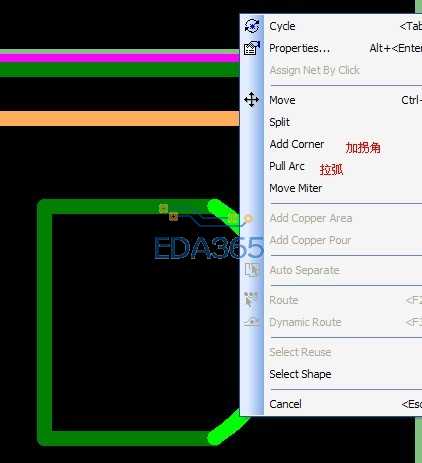

铺铜改变形状


弹出的那个意思是已经存在,不用管,点是就行了,删除board outline 弹出对话框就从其他边删除

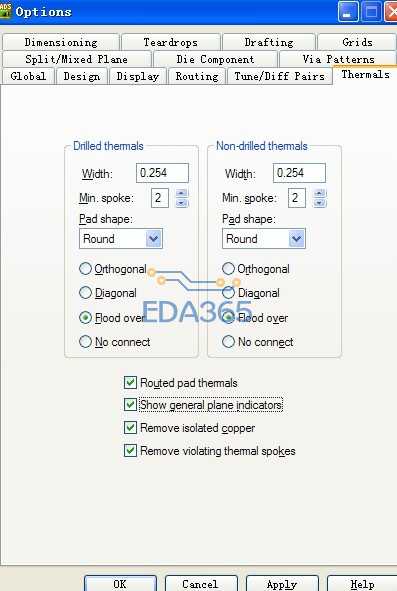

铺铜连接方式这里改TOOLS----OPTIONS


类似allegro里的thermal relief connects设置
