四层走的都是信号线的四层板

时间:10-02 整理:3721RD 点击:

刚看到一别人画的4层板,要崩溃了,四层都走的都是信号线,而且天线处4层都挖空了凌乱了,这样也行啊?

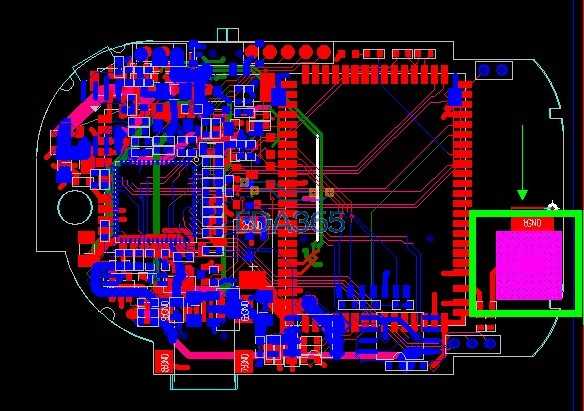

天线处4层全部挖空,没有参考面

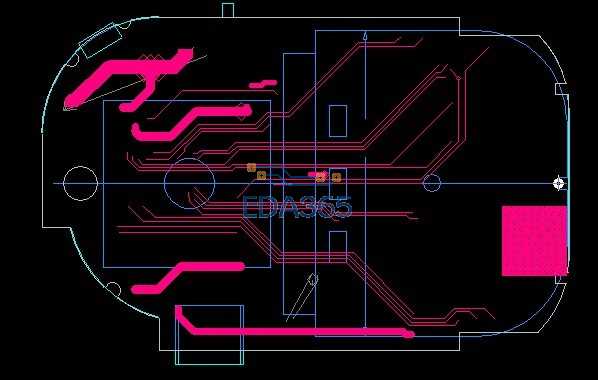

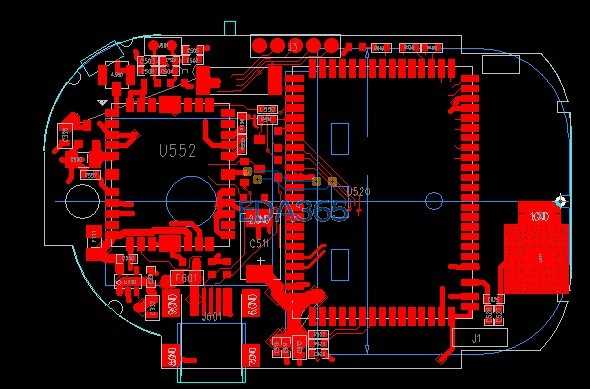

layer1

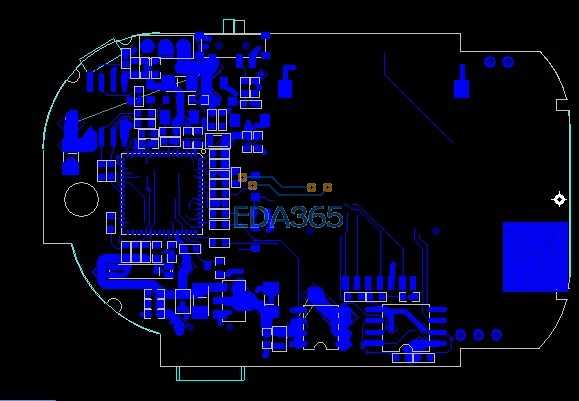

layer2


layer3

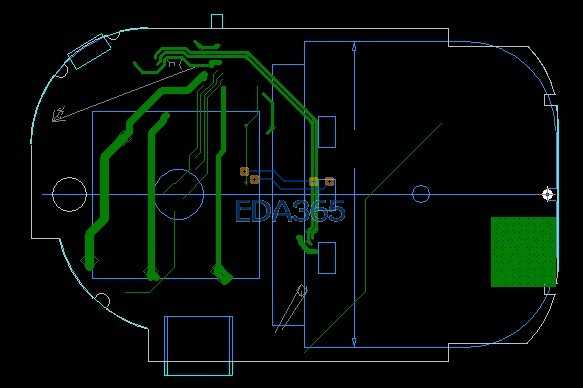

layer4


最好有完整的地,信号完整性

当然,新手拉通就是很厉害的拉

据说这是一个很有经验的老手画的

特殊情况特殊对待,不一定就死守常见的分层办法

嗯,只要平面层走线开槽不影响高速信号回路的话应该没多大问题,看图上平面层走的线也不多哈

平面层一般应该不会出现开槽啊

没有完整地平面又不会说肯定调不出来,只不过可能回路长点、信号衰减、失真、抗干扰差等问题

我的意识是说走线相对于平面来说算是一个开槽了

突然发现,天线处4层全部挖空了,没有参考平面

那天线呢,4层都挖空了

天线挖空的见过,要看射频工程师的要求。走线看做的产品要求了

那是板上挖出来一块做天线吗?

我看到很多板载天线是这么做的。都要挖空、请高手解答 ~

天线和地靠太近,会衰减的
板厚比较薄的,馈点所有层会挖开,板比较厚,可以留一两层
有些天线特性是可以不要参考地平面,比如单极天线。
