用两个PAD叠加做成的DECAL和元件边框超出board outline在PADSLAYOUT DRC时报错

时间:10-02 整理:3721RD 点击:

用两个PAD叠加做成的DECAL和元件边框超出board outline在PADSLAYOUT DRC报错该怎么处理?

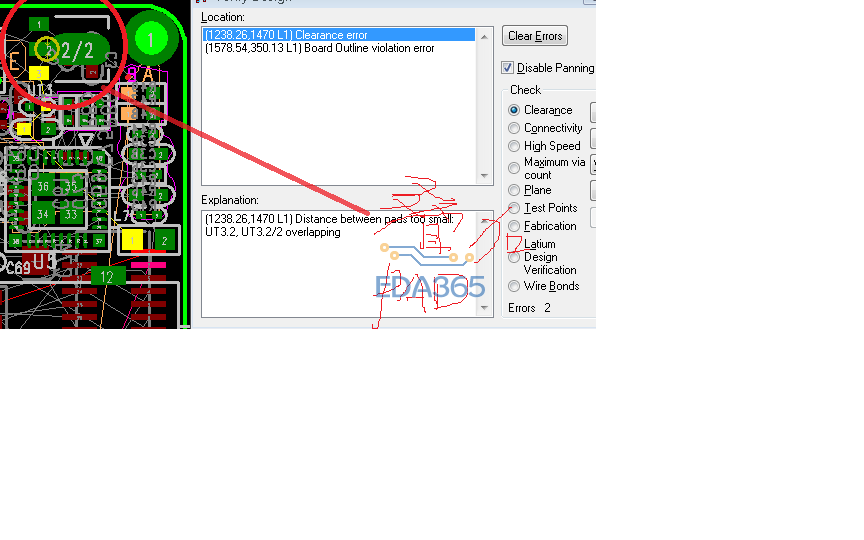

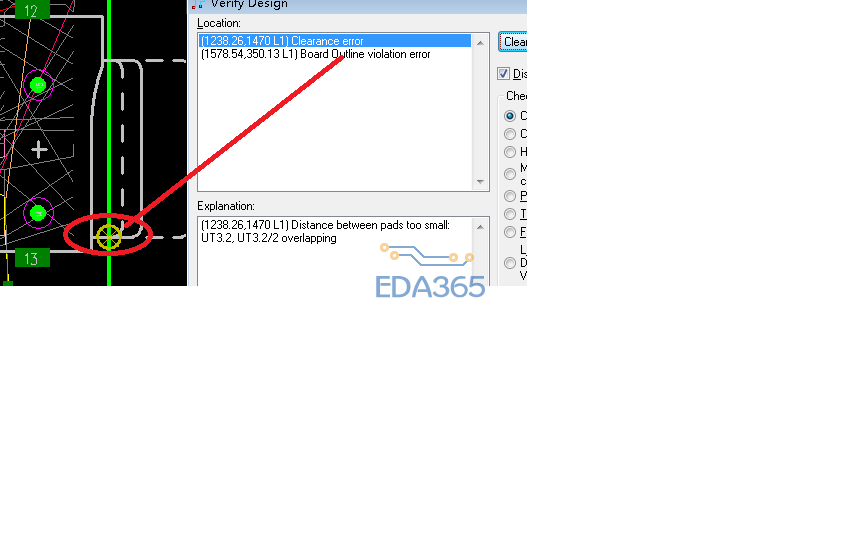

图一:


图二:


还请大家给个好的方法!

1,直接用copper+pad进行组合的方法。(详细方法论坛上有,自己找)

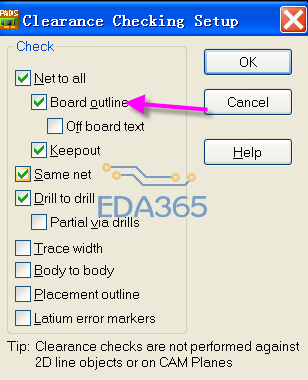

2,设计验证时board outline这一项可适当不选.


不错,不错,我就有过这样的经历,用PAD跟COPPER一起做成个焊盘。
