设置四层板时出现的问题.......?

时间:10-02 整理:3721RD 点击:





在多层板设置中,平面层为什么有的选择no plane ,有的选择CAM Plane .这两项有什么区别?

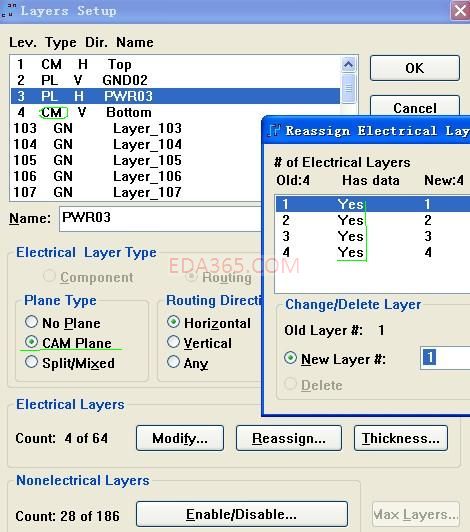

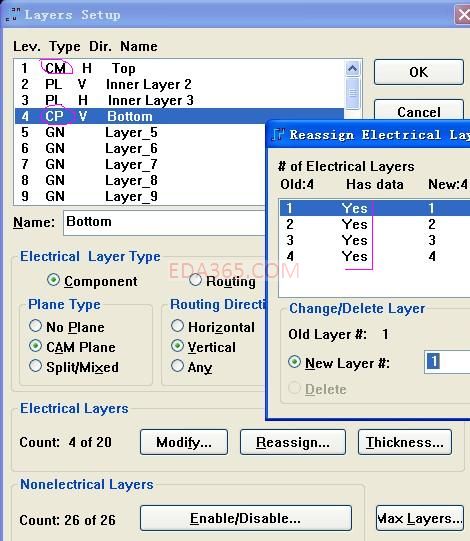

再一个问题是单击reassign时,我的第四项为什么是NO,看了JIMMY发表的四层板设置,但还是设置不出来.请看图片...

请教大家,

NO plane  是走信号线用的层
CAM Plane 是作为铺:不可分割的铜皮用的
Slit/MIXed 是作为铺:可分割的铜皮用的

补充:
No Plane:正片走线层,通常适用于所有走线层,包括TOP,BOTTOM
CAM Plane:内层负片层。通常适用于内层的地平面或电源平面
Slit/Mixed:混合分割正片层。通常适用于内层有几种类型的GND或power需要分割时。
建议:全部设置为No Plane,简单易学。(只是数据量稍微大一些,但100%适用于新手和刚入门者)

多谢多谢!

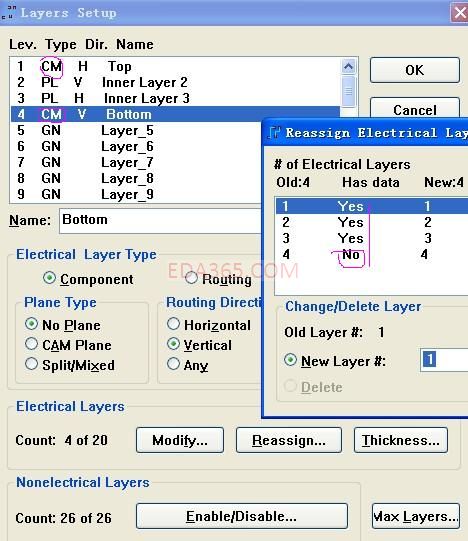

但是我的设置为什么有一项是NO,而不是YES呢,

显示NO是对的。
表示双面板由2层改为4层时,第四层为4/

为什么会是 NO ?

我看别人的怎么都是YES?

NO是对的。
YES是因为我将六层板改为四层板才会显示YES

受教了,多谢!

我也遇到过这个问题

   我设置了盲孔(POWER1-3),但在使用时,过孔类型中找不到,只能放置通孔,真是烦啊,

回复 jimmy 的帖子
请教一下,最近在看四层板的资料,看到书上说,可以将接地的焊盘走一小段线再过孔,请问它这样走的话,那么地层是不是设置的CAM平面层?
