铺铜出现错误,怎么解决。

时间:10-02 整理:3721RD 点击:

顶层可以铺铜,底层铺的时候出现错误。

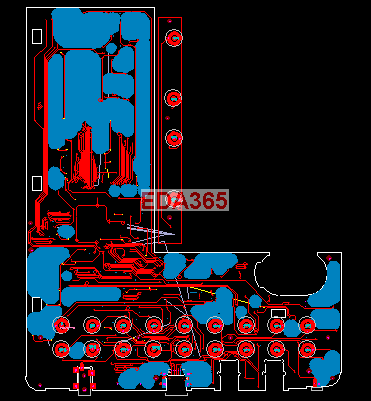

而且,我看到顶层铺的铜的时候就哭了。真是难看。怎么别人的都那么漂亮。


而且边上怎么都没铺到。要怎么做后续的改进呢。

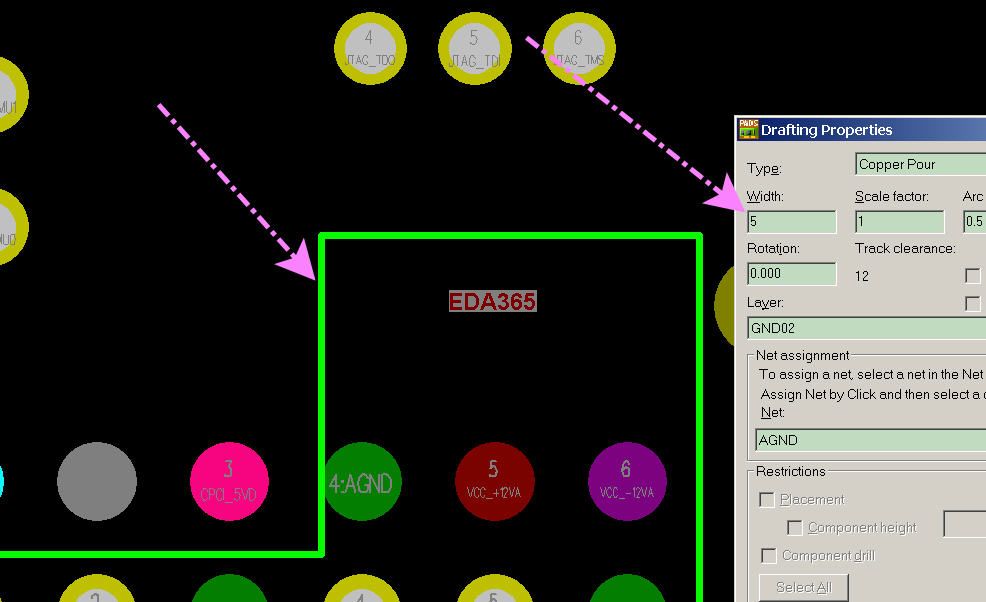

进规则管理器或直接选中底层的铜皮修改铜皮参数,你要明白PADS或allegro的铜皮是由线段组成的,所以你只要找到修改铜皮线宽的地方就ok了!

有人有办法解决过这个问题吗? 我也遇到过这样的错误提示,要出文件的板子,真是想哭啊。

有人有办法解决过这个问题吗? 我也遇到过这样的错误提示,要出文件的板子,真是想哭啊。

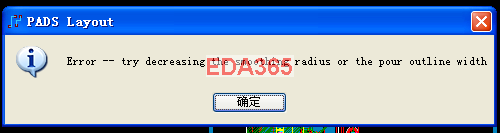

提示说的一清二楚:1,decreaseing the smoot radius
                             2,decreaseing pour outline width

1.将你画铜皮的线宽改细。
2.将Options中Grids选项下 Hatch grid栏的COPPER改为和你所画的铜皮一样就可以了

1,


2,


看到这么多热心人帮忙,内牛满面啊。再次谢谢了。
按照大家的提示具体操作了几遍还是不行,郁闷啊!昨晚回去啃了一晚上的书,今天上班又试了N多次,发现偶尔能铺出几次比较规则的。现在发现问题的所在了。具体操作如下:

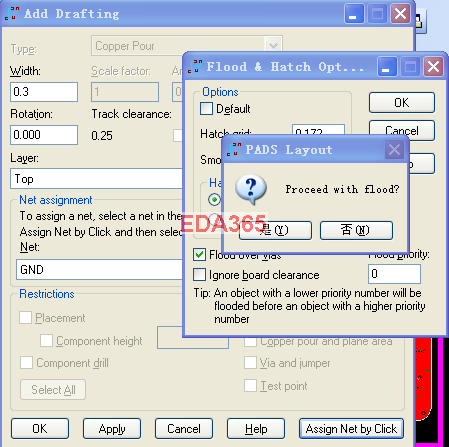

每次这样操作,按“是”。结果铺出的就不好。这样铺的铜是不是就是
覆铜,而不是灌铜,还请问高手。第2次,我选择“否:然后再选择shapes—flood.就OK了。
拍砖吧。

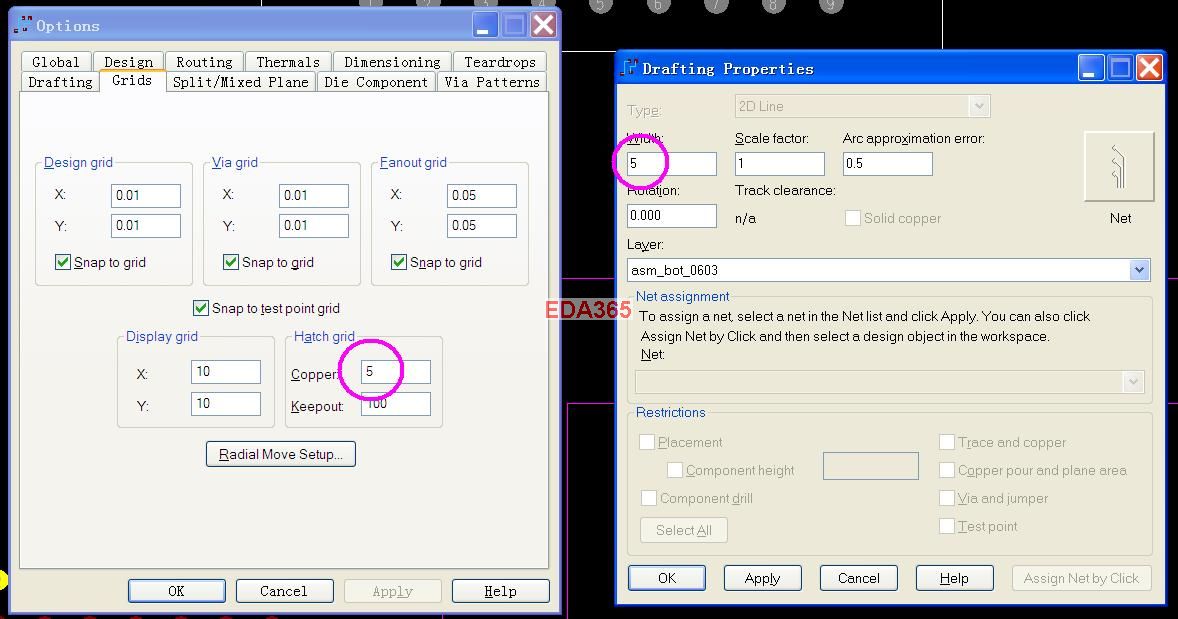

将上面两项参数改为一样(下图参数中单位MIL),数据值不可过大,但也不可过小
(过大后铜皮铺得较粗糙,过小后光绘数据量会加大)


我以前也遇到过同样的问题,搞了好久终于找到一个方法,就是把Cooper pour中Widlth数值改成为Arc approximation error数值的倍数就可以了。一般Arc approximation error都是0.0127,那就把Widlth改为1.27就可以了。
