PADS层叠方法与灌水的联系！

我们假设叠一个４层板：

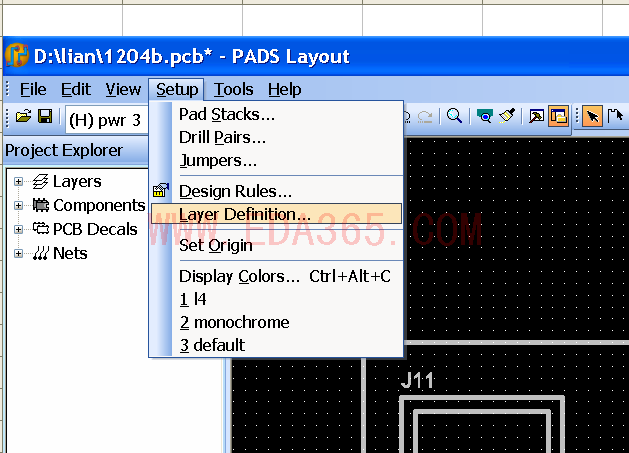

第一步先设定板层数，单击setup下layer  definition菜单如下图：

会弹出lares   setup对话框

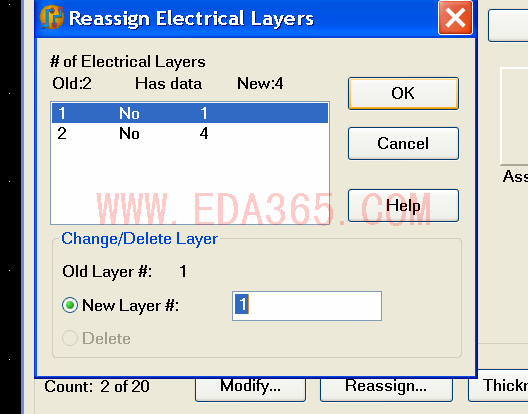

点击modifyr按键，在弹出对话框里输入４，这时又会弹出一个对话框，糸统会让你选择新的层叠顺序，如无特殊要求，默认

第二步设置层的属性：
[ 本帖最后由 tianhao 于 2007-12-6 09:35 编辑 ]

水在哪

比较郁闷，小编有点像在钓鱼啊！
要发就完整的贴出来

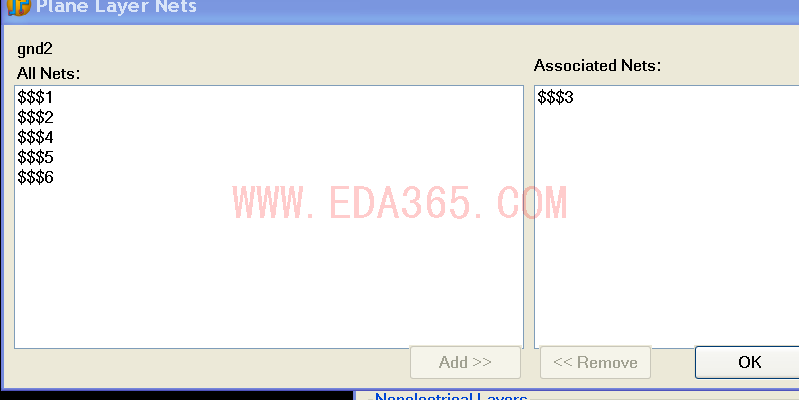

在lares   setup对话框中选中02层在这里我们把它设成平面负片，勾中cam plane　　后面两项分别为走线方向，和角度（只在自动布线时才用到）这时千万别认为０２层设好了，别忘了加网络，单击assing   nets 按键

加入你到加入的网络，可以加gnd  记住只能加一个不能加多呀，也有人用２d线的方法分割负平面，但是不能自动验正，不推荐．（负片无灌水操作）如设成负平面请见http://www.eda365.com/thread-798-1-1.html

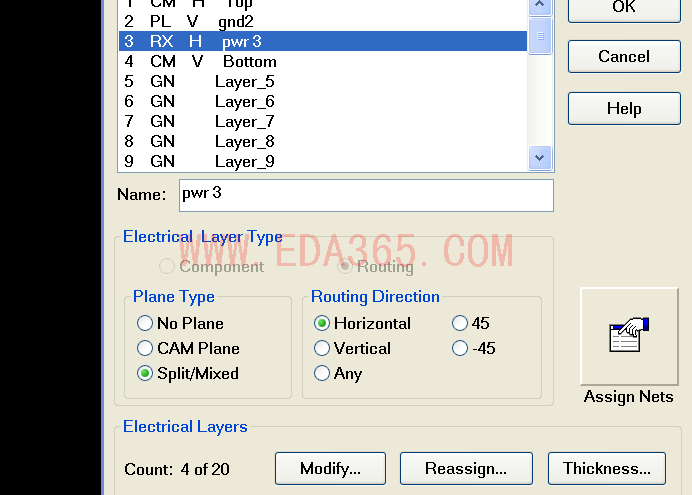

下面我们在把０３层定义成正片平面层，同样在lares   setup选中０３层，只是勾中split/mixed,这个就是正片，还要加网络同上，不同的是可以添加多个网络，但要分割，灌水．

还有０１和０４层一般定义成通用层，no  plane　默认既可
[ 本帖最后由 tianhao 于 2007-12-6 10:09 编辑 ]

最后简单说一下几种灌水（不见意高手阅读）：
第一种

对应

三种，但是不能判断网络关糸，一般早期使用．

第二种

对应no  plane  一种，能判断网络关糸，个人感觉应用较多．不须要提前添加网络


第三种

对应split/mixed一种，能判断网络关糸，可以与走线在同一层出现．须要提前在定义层的时候添加网络．方法见上．
[ 本帖最后由 tianhao 于 2007-12-7 08:42 编辑 ]

第三种说法不对！可以走线，可以不添加网络！
你试试就知道了

已更正，谢谢留意

书呆子果然厉害啊～

想问一下小编split/mixed这个不叫正片平面吧，叫复合平面吧，平面就是负片啊！
没听说过正片平面，呵呵，这方面不怎么了解呀，知道的可否解释一下！
先谢谢了

我这样叫是与cam lane 行成对比，我感觉，平面成有正负之分，

鼓励原创，感谢噢小编的满头大汗呀！大家如果有更好的原创请不啬上传，大家都会不遗余力的用千斤顶猛顶的！

我不赞成这样，复合平面就是混合平面啊！
也就是这个平面要进行分割的呀
还有想问一下你那个为什么同样的两个平面层不设置一样呢?

可能有人没懂我的意思：我只是举了两个不一样的例子，一个是正片，另一是是负片（我上面写过了），以及它们与灌铜的联糸，并没有说一定要这样设，每个人可以跟距自已的习惯操做．只要自已清楚就好了
