一个简单电路的设计，布局还是不回，布的很不好，希望可以得到高手的指点，，，

今天晚上，按照网上的一个原理图，L298n的原理图，自己重新画了一遍，然后生成了pcb，感觉布局很不合理，有很多线拉得都很远，真心感觉布局很难，希望得到高手的指点，，，

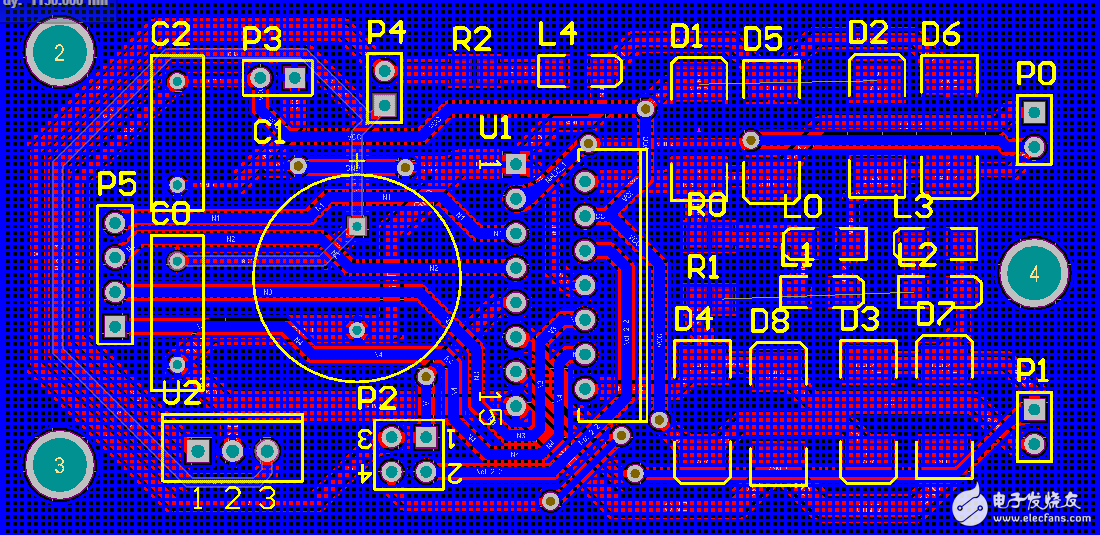

附下我的原理图和pcb的一些截图：

一、如何快速绘制原理图?
1.有自己的原理图库和PCB库。
2.放置元件的时候，先调整好方向，不要放下去再修改。
3.元件编号可以全部用“?”号，然后再自动编号。
4.放置元件的位置最好是元件之间直接连接，不要放得很远再连线。
5.多条数据线连接时，不要一一画线，可以用元件直接连接，然后按Ctrl键拉伸
6.绘图中，如果需要调整元件位置，请不要删除连线，可以按Ctrl键拉伸元件，连线自动跟随。
二、 如何快速布局?
1.参考原理图
  -Vcc在上，GND在下；
  -信号输入在左，信号输出在右。
2.先确定芯片的位置和方向，以芯片为核心，然后布置外围元件，布局要求
  -飞线最短；
  -交叉最少；
  -与Vcc相连的元件，可以上对齐
  -与GND相连的元件，可以下对齐
3.如果有交叉线，可以用双面板解决，手工制版可以采用以下方法：
  -增加0欧姆的电阻，当作跳线
  -不用的端口，可以给Vcc和GND借道。
三、如何快速布线?
1.每次必须设定布线规则，确保线的粗细。
2.布局完美的话，可以采用自动布线，然后手工调节。
3.VCC和GND可以拉长线，不要一根一根地连接。
4.局部修改线路的时候，无需删除布线，重新画线，出现8角形然后点右键结束。以前的线路会自动消失。
5.在Tools中选择Un-Route 可以快速撤销布线。
   ①All（全部）
   ②Net（网点）
   ③Connection（连接）

孩子还在读书吧……好好努力吧，过几年会有长进的

惭愧惭愧，是的啊，

谢谢你的耐心指点，我会修改修改，重新布局看看。
