当修改layout后如何体现ECO的作用

Power pcb 的菜单中在Tools下面有个compare/ECO tools,我知道这个对我们设计者来说很有用,
1.他可以直接在一个PCB文件里导入另外一个PCB文件,并且这个PCB文件内的布局以及网络连接都没有任何更改
2.可以关联原理图中的修改,更新当前PCB中的错误,或者增加网络线及更新封装
以上两点我只知道能这么用,具体如何操作,关键在哪里,却不知道,希望高手解答下.
我一般在PCB里更新器件或者添加东西都是在ECO模式下直接添加的,如果要更改网络线也是通过手动删除和手动连的

怎么没人说说,给上上课啊

再等一等

是通过更改原理图，然后ECO PCB来更新PCB的，这样可以时时保持原理图与PCB的同步，原理图不出错，PCB也不会有错
步骤：1. 更新原理图，包括添加删除器件和布线，更改网络，改变封装等等操作
           2. 选择tools->PADS layout

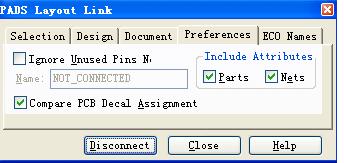

           3. Document选项中选择关联的PCB文件，包括路径； Preferences选项中一定要选择上Compare PCB Decal Assignment, 在原理图中更新了元件封装后才会PCB中体现出来

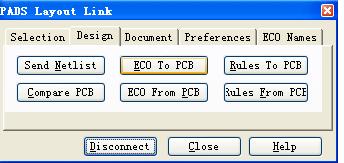

           4. Design选项下点ECO to PCB
ok，要做的事情就完成了。

我用的时，ORCAD，可以先把原理图更新完成了，导出ASC文件，和旧板对比。倒出ECO文件。再把ECO文件倒进来。

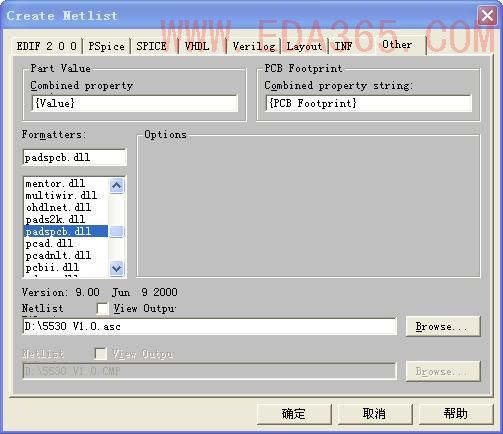

应该注意三个地方：
[ 本帖最后由 心嫣 于 2008-3-26 17:24 编辑 ]

ASC文件第一行更新为下面的。

然后就可以在旧板上和ASC文件对比，导出ECO文件了。

玩过这个，不错的。

我在eco模式下面添加了安装孔，怎样才保证这些安装孔不被更新掉?
