DDR3数据写眼图
时间:10-02
整理:3721RD
点击:

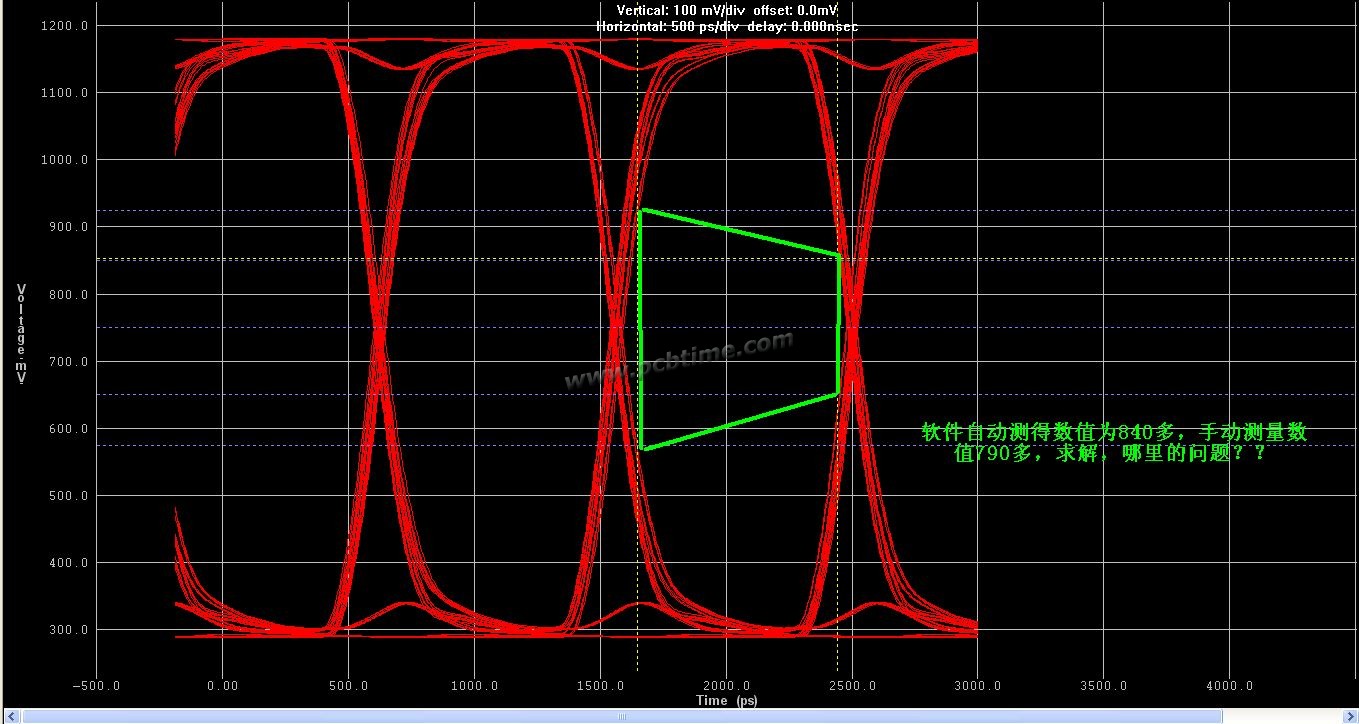

软件自动测得眼宽数值为840多,手动测量数值790多,求解,哪里的问题?,眼宽,眼高属于眼图中的那一部分,谢谢各位大神
你那个测量肯定小啊,眼宽是从眼图与Vref的交点上测量的,测量的位置是在Vref上,这样你测量的眼宽就会比你现在测量的要大了。你那个只是一个时序窗口而不是眼宽眼高的测量窗口。
谢谢enjoysi

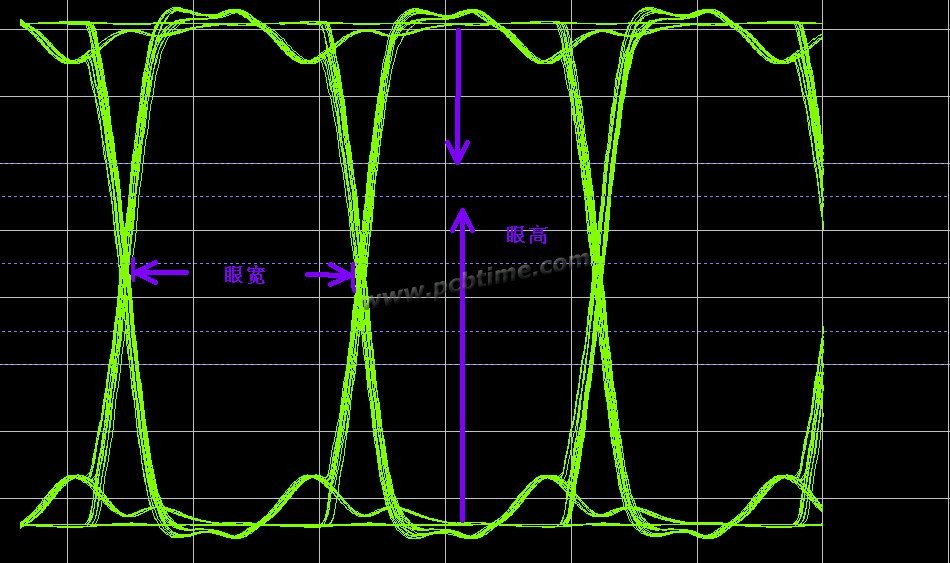

哦,谢谢了,也就是说这个与时序时的眼图眼宽和眼高还不一样,下面这个图应该时眼宽和眼高吧
正解!这个是通常眼高和眼宽的测量!
软件测量的是AC电平和VREF之间的setup time和hold time,不是烟宽,所以不会一样
