S11参数与TDR之间转换
时间:10-02
整理:3721RD
点击:
按道理讲,S11参数和TDR曲线所反映的都是通道的反射信息,不同的是S11是频域信息,而TDR则是时域信息,两者是从不同角度反应的同一个问题。通过傅里叶变换、软件之类的工具,两者应该可以实现互换。
所以请问有哪位大神可以传授能实现相互转换的方法啊?小弟不会啊
所以请问有哪位大神可以传授能实现相互转换的方法啊?小弟不会啊
帖子不要沉啊,没人顶,自己顶一下

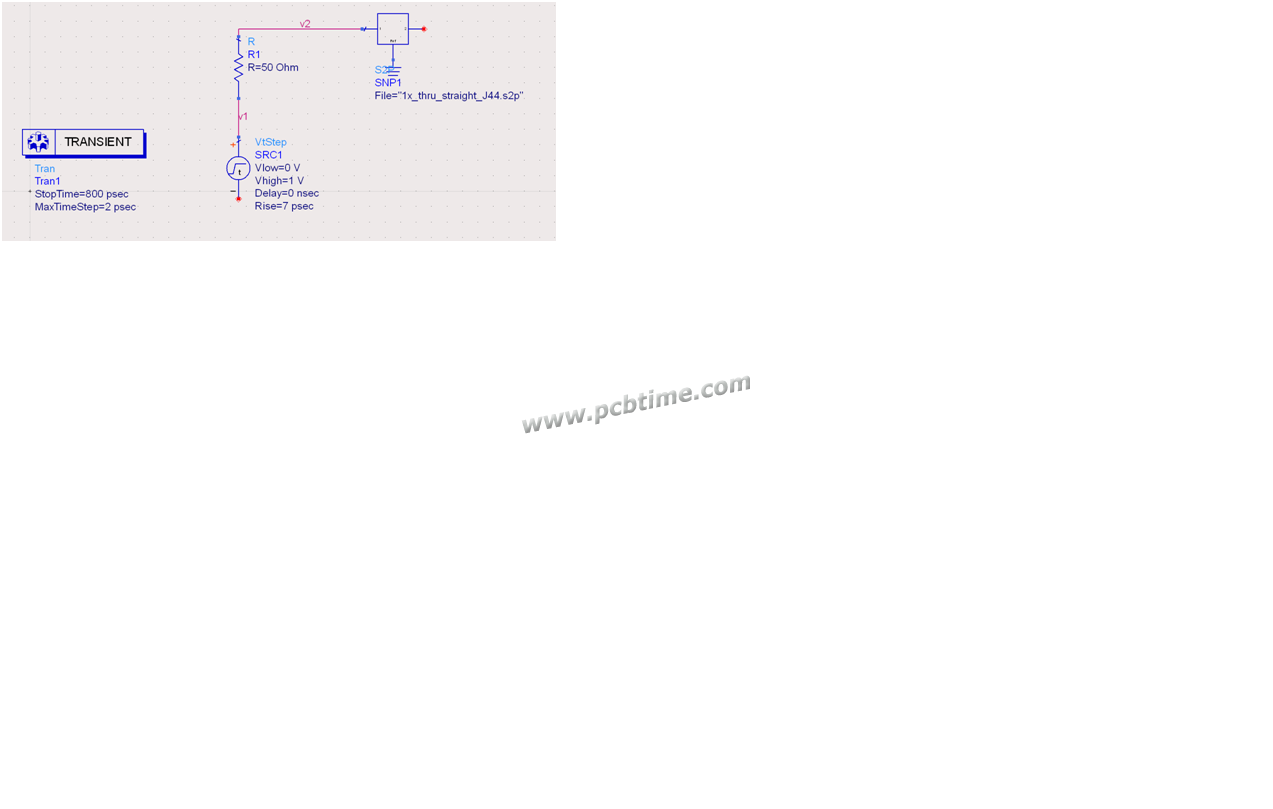

这种时域频域转换的方式很多,搭建图中电路,公式使用V2*50/(V1-V2)
赞
顶起
这个关系建议小编去查阅HFSS中关于TDR的help文档,写的比较详细。
S11的dB值就是反射系数伽马,伽马=(ZL-Z0)/(ZL+Z0),可以反推出阻抗ZL,而时间轴,则是由TD决定。
