开关电源中功率电感的安装方式对EMI的影响

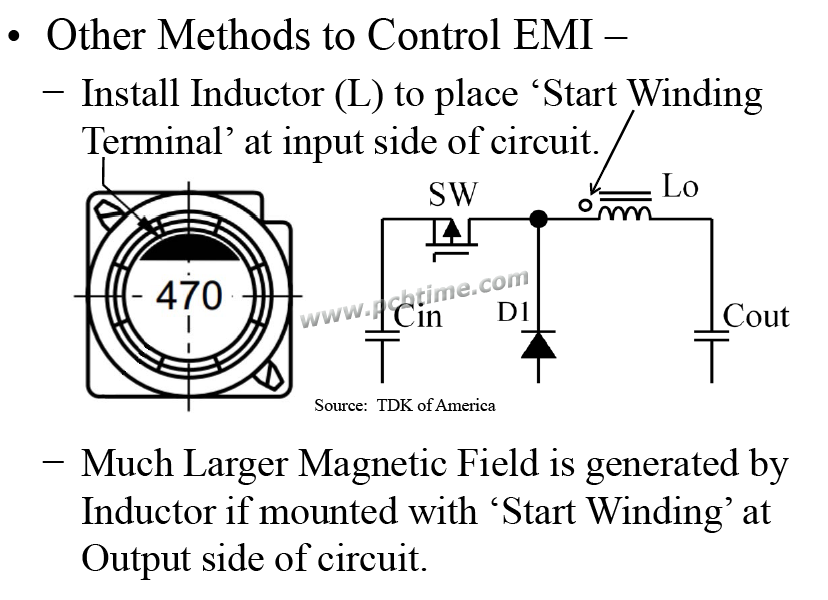

下图左边Cin是开关电源的输入回路，Cout是开关电源的输出回路。
将功率电感绕线起始端(图中电感左边白色圆圈的位置)靠近输入回路放置，可以抑制EMI
如果将功率电感绕线起始端放在靠近输出回路放置，就会有大量的磁场产生
这个怎么理解呢?

EMI

不明白，功率电感的功能是什么?

电感的作用你回想一下
继续保持回路中的电荷流动，直到储存的磁场转换完。

同小编问
这个图片看着好眼熟
是不是开关电源的layout

是的，那篇文章也有分享，这是其中一页，防EMI的

将功率电感绕线起始端(图中电感左边白色圆圈的位置)靠近输入回路放置.

复制这句话，你想表达什么呢?

储能，通过能量的储存和释放（控制占空比），电源系统得到一个相对稳定的输出电压
