反弹图计算

在《Signal Integrity Simplied》第8.20看到如下的结果，尝试用反弹图计算出大致的波形，没有成功。
计算过程大致如下, 对于25欧姆的情况：
开始1V源端输入到传输线中，由于电压分压实际为入射0.5V；
从第一个50欧姆到中间的25欧姆，反射系数为-1/3，对应为-0.16V，所以在第一张图中绿线下降至大约0.34V；透射为0.34V；
从中间25欧姆到末端50欧姆的反射系数为1/3，则对应透射的0.34V，反射为0.11V，此时末端为0.45V；
从末端反射的0.11V遇到中间的25欧姆，反射系数为-1/3，又向末端反射-0.03V，并向源端透射0.08V。此时源端是匹配的；
...
这样的计算结果与仿真结果中的下降回沟幅度不匹配，求教正确的计算方法。多谢！

Signal Integrity Simplied 8.20

计算过程示意，还是计算不出正确的结果。

计算过程

先帮你顶顶！高手哪儿去了~~

末端阻抗是多少?

我开始理解成50欧了，难道是开路?。大致计算思路是什么样的呢?

计算的思路就这么算嘛。末端阻抗如果是五十欧的话最后的稳态电压不会有1V的。
建议你算个简单点的，不要算这种有几次变化的。
不过初学SI的话算反弹图是很必要的。

谢谢！确实是。算来算去把最简单地给忘了。
简单地算过了，发现稍微联系到应用就不会了，还是要把这个算出来。

谢谢帮顶！

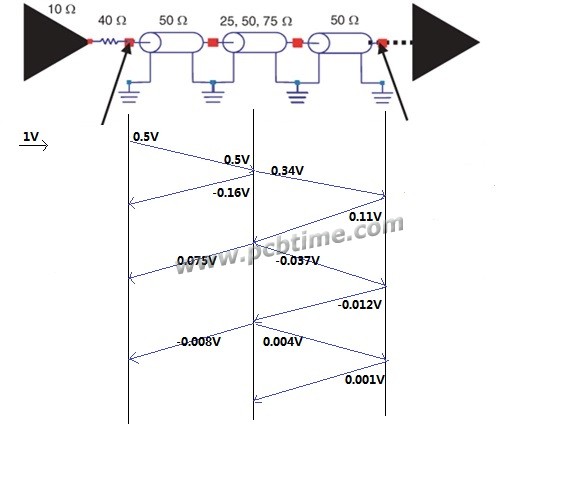

又重新计算了下，这样的计算过程是对的吗?

8.20_bounce_diagram2

其中忽略了0.0x V级的继续反射

恩，算的没错

看着也真是醉了，好久没有算过了！

顶起，大家一起学习！
