什么是effect of fiber weave

玻纤效应。在之前DesignCon系列的文章中很多有提到。
我们的介质材料其实是胶+玻纤布。玻纤布就像你的纱窗一样，上面有铁丝挡蚊子，有空窗透气。走线走在玻纤上与空窗上的介电常数与损耗角是不一样的。
开纤的玻纤布的空窗比较小。

2楼正解

是不是1080,3313等pp的开窗较小，就像纱窗较密一样，这样阻抗就比较均匀?

是的，不过1080是开窗较大的玻璃布，常用的里面2116和3313较小。

有点不太明白，开窗大的pp，传输线的阻抗变化率应该较小才对啊，因为走在空窗的距离较大，这段时间阻抗变化较小。是这样吗?

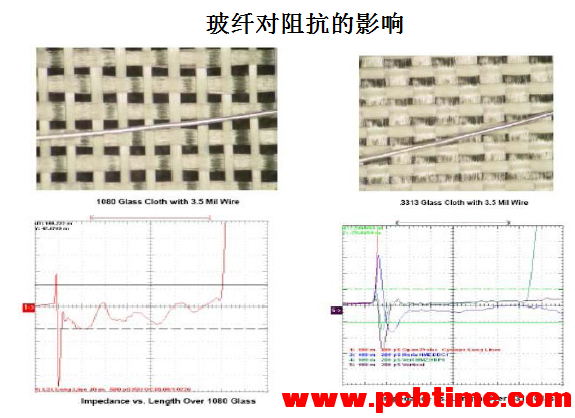

看图就懂了

影响了阻抗自然就会影响延时。如果差分对的两根线，一根走在玻纤布上，一根走在空窗上，两线之间的延时不一样就会有大量的共模分量了。

请问，仿真能将玻纤效应仿真出来吗?

请问图上，黑色的方块是空窗吗?
