ADS学习第二天 - 关于S参数导入与仿真的补充

昨天学习了使用ADS的Bulan元件查看测试得到的S参数（S4P文件），今天发现了一些需要注意的地方

1、   S参数的端口设置

Eric的书上定义了S参数端口定义的推荐如下：

而实际测试中，可能会碰到测试的端口定义如下

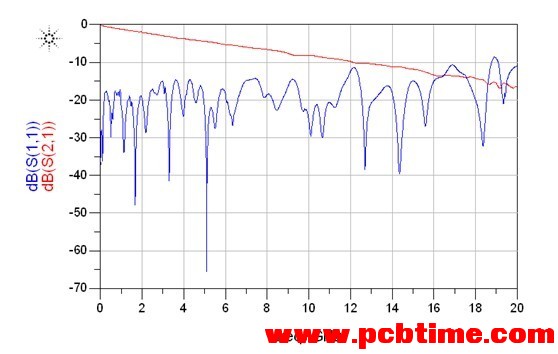

    端口定义的差别，在使用Bulan元件的时候要注意对应，昨天的原理图，在使用第二种端口定义方式时会产生插损与回损的错乱，昨天最后得到的S参数插损和回损的图形是错误的。

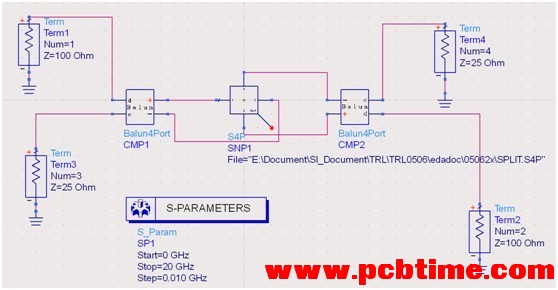

正确的原理图如下：

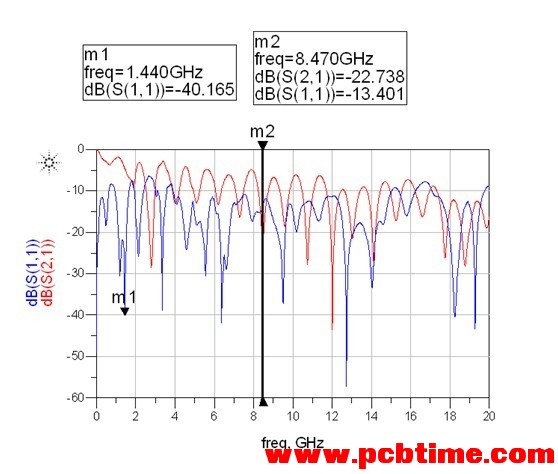

最后的插损与回损波形

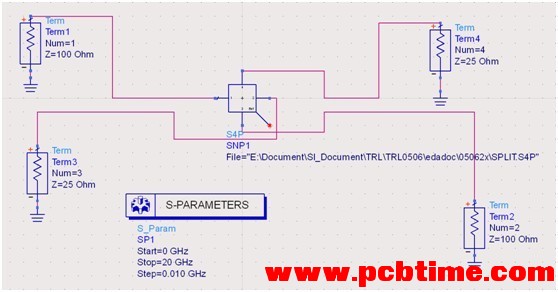

2、        ADS查看单端S参数，可以采用以下原理图（去掉Bulan参数）：

3、        S参数的测量

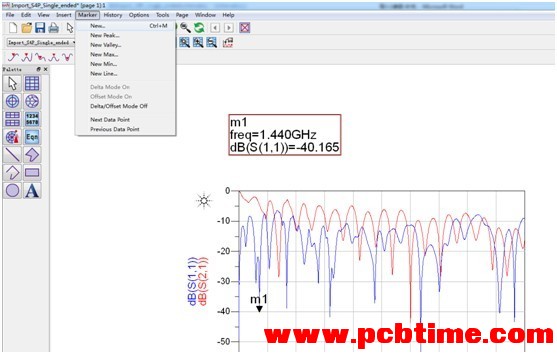

使用菜单命令或者快捷按钮来对波形进行测量标注

4、        两个波形放在一起比较没找到办法，不过每个软件都有强项和弱项，是不是我们不要选择ADS来查看S参数呢?其他软件如Ansys的Reporter以及Cadence的SIGWAVE，都能很方便的调入多根S参数曲线进行测量和对比

个人觉得Ansys的Reporter就查看S参数的功能还是很不错，缺点就是没法向ADS那样加一个器件直接查看差分。软件都是各有长短。

Ansys的Reporter测量时候也有缺点，不能输入数字定义准确的频率点，每次要拖拖拖拖半天。
