ADS学习 - 测试的S参数转成混合模式S参数

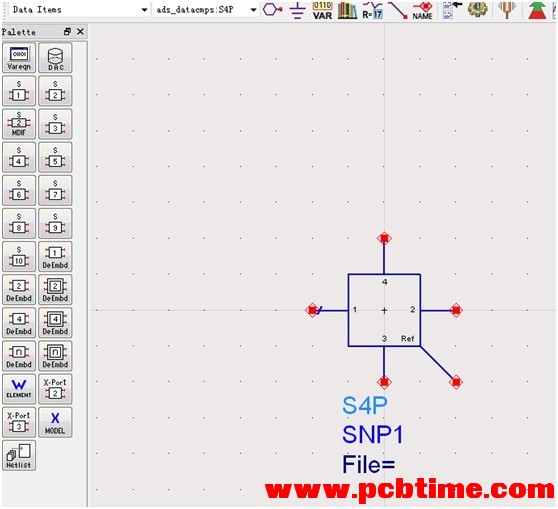

1、  选择Data Item，放入一个S4P的元件

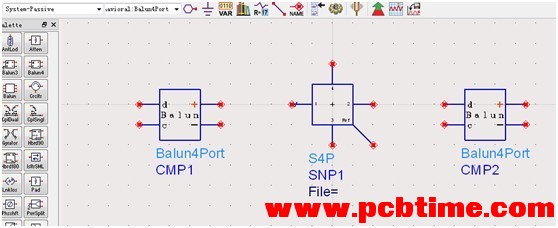

2、  选择System –Passive，放入巴伦（Balun）元件

可以把右边的Bulan转个方向，方便接线

3、  选择Simulation_S_Param，加入Term元件，在加入GND

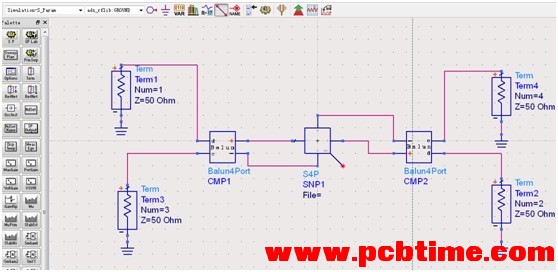

4、 连接之后的原理图如下：

5、添加S4P元件，双击S4P元件

6、修改差模阻抗为100ohm，共模阻抗为25ohm

7、继续选择Simulation_S_Param，加入S参数扫描元件SP，并设置参数，最终原理图如下：

8、Simulation，然后得到结果

查看结果：

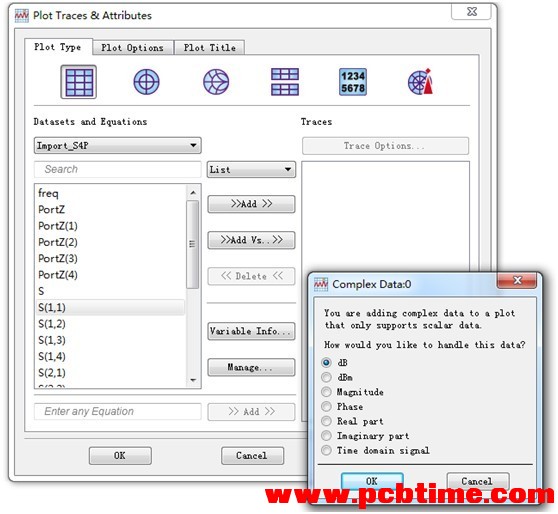

1、选择查看回损和插损

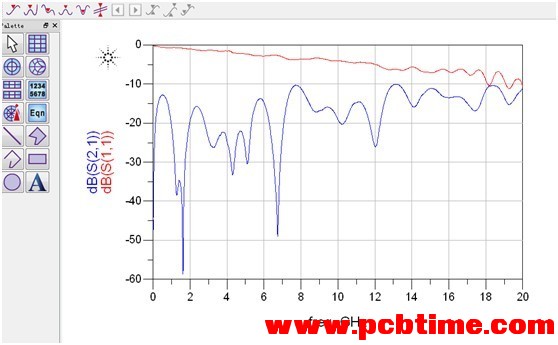

2、 这时候的S11和S21已经是混合参数了，即S11= SDD11，S21=SDD21

3、如果查看相位的话，直接在图上改文字为Phase（必须小写）即可

ADS查看S参数为什么需要放入Bulan元件?直接由S4p文件不能看插损回损么?

这个Bulan元件是为了混合S参数的

其实还有一些疑问，还在摸索中
这是一个S4P混合参数的查看方式，但是怎么查看单端的S21，S11呢?
还有，如何把两个S参数放在一起比较?
如何导出转换后的混合参数文件?

也期待着有高手帮忙指点一下

发现了一些错误的地方，请参看第二天的帖子
