+ 基于TRF7960A的RFID读卡器开发

Ti在数模电这块我认为是做的非常好的，关键是对于大学生支持力度很大，作为在校大学生感谢Ti给我们提供的支持。
自己对于物联网方面还是很感兴趣的，射频识别（RFID）算就是物联网应用的关键技术之一。
说到RFID，大二的时候玩过NXP的MRC522做好的现成读卡器模块。十多块钱很便宜。

不过RC522在支持的标准方面的限制比较大，仅仅支持ISO 14443 TypeA和Mifare®通信协议。
自己也就仅仅用它读取Mifare S50卡的ID做了个小的安防系统设计，之后就没有再用了。

之后我就在Ti的网站上搜寻相关的RFID集成电路，之后就通过申请样片的方式得到了两片TRF7960A。
Ti官网TRF7960A的产品界面：http://www.ti.com.cn/product/cn/TRF7960A/description
TRF7960A是针对ISO15693，ISO18000-3，ISO14443A/B，NFC 论坛器件类型 1 至 4，和 FeliCa的完全集成的RFID写入器\阅读器IC
全协议支持是它的一大特点，于是就想研究一下这款芯片，做套RFID阅读器。正好学校申报的大学生科技立项做宿舍安防也可以用到它。
在Ti官网申请了样片，在申请TRF7960A的同时，还同时申请了CC2530的样片供之后研究。

搜到Ti官方的TRF7960A评估模块，就想自己先做个评估模块测试一下申请到的TRF7960A样片。

设计电路的时候参考了很多官方的手册，资料还算是丰富，这些资料可以从Ti官网下载。
为了制作PCB板，根据官方提供的设计原理图，自己用Altium Designer画了如下的原理图。

原理图基本上完成之后，就要考虑到PCB的布局与走线了。像这样含有射频部分的板子之前还没有划过。自己走线的时候也是参考Ti评估板的走线来做的。
Ti官方对于TRF7960 的PCB Layout有专门的设计手册，详见http://www.ti.com.cn/cn/lit/an/sloa139/sloa139.pdf。
自己主要是保证原件布局较为工整的同时缩短TRF7960A射频引脚与天线的距离，并且在不同的射频信号线之间打过孔连接到GND网络。
由于害怕自己射频布局没有经验，在一块板子上画了两种走线布局。

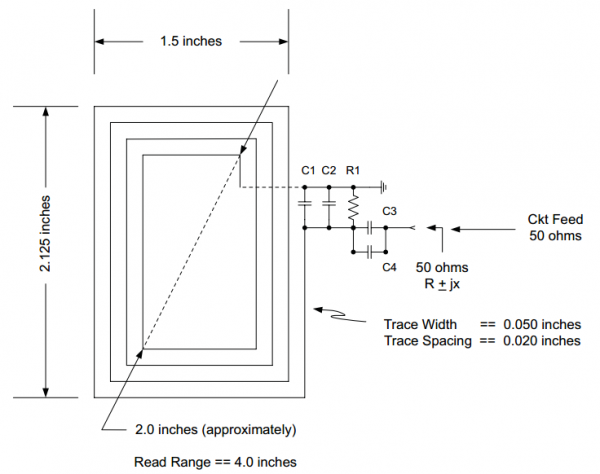

天线部分使用Ti手册的参考设计，如下图所示：

下图是Ti评估板的PCB示意图，可以看到在板子上有很多过孔

官方细节

完成后的PCB设计，不知道通过打过孔屏蔽噪声的方法可行不。

设计的细节，觉得打过孔很盲目，不知道能起到作用不

正反面效果图：

最终板子拿到手的了，焊接好后就是这样的。

焊接QFN封装不容易，还好实验室有小型回流焊机。

做RFID读写器这个事搁置了一段时间，现在在研究中，使用自己做的TRF7960A评估板测试中。
对于RFID这方面的编程要遵循相关的标准，没有什么经验。
有哪个大牛多给提些意见吧，感谢啦。
