ICC port 问题~

新手求解
1. 这个VDD 和VSS的port是怎么生成的 我再重新做一版这个port再出不来了.
2. 怎样才能把它们连到对应的pad上?

set_port_location 吧 ， VDD/VSS就是 电源pad啊，

get_port 里面没有就这个port另外我再重新做design 这个port怎么都出不来了.

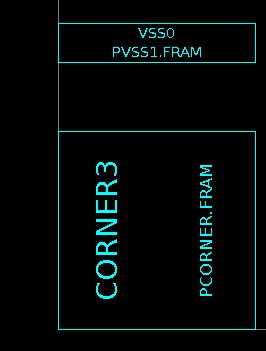

如图

ICC的pg pad上没port吗?

是网标里面没有定义吧

网表里需要特别定义吗
这个设计跑encounter是没问题的而且我用别的设计跑icc也这样

ports是通过

1. derive_pg_connection -power_net {VDD} -ground_net {VSS} -power_pin {VDD} -ground_pin {VSS} -create_ports all

复制代码

中的-create_ports all 创建的
但是port怎么连到VDD和VSS上?
我现在做PNA必须加virtual pad 我想用真实的pad
但是他提示

1. All the P/G pads do not have power ports, or all the power ports are not connected to power or ground net logically. (PNA-006)

复制代码

ports和pad没连上?
