ICC check_tlu_plus_files M8 M9 dont match

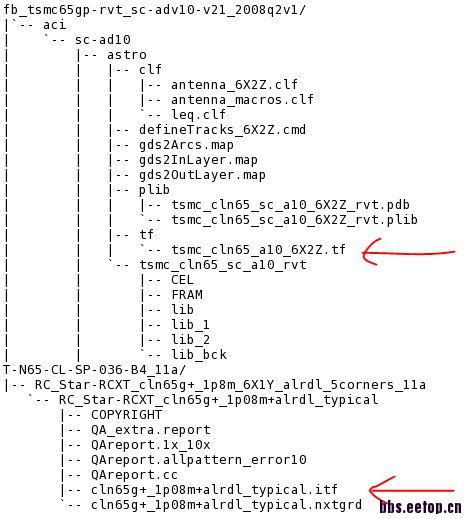

在ICC中建完MW库后，再添加的tluplus文件，（tluplus文件是我用starrc转itf得到的，其中itf与tf文件的位置关系如图1），check_tlu_plus_files 后，显示 warning如图2.

图一

图2
我只转了一个itf，生成的tluplus 既是max 也是min。

warning这提示的不匹配，我看tluplus文件和tf文件中对应的内容相比，确实不同。我现在应该怎么搞?把itf（M9的minWith minSpacing 和M8 的minWith minSpacing
）中相应的数据改成跟tf（M9的WMIN SWIN 和M8 的WMIN SWIN ）相同，再生成tluplus使用，还是?
谢谢。

不一致说明你用的itf和tf不是配套的，最好不要简单的修改这些工艺文件。你能确保不出warning就表示它正确?
就像你用的tf是6x2z的，itf是6x1y_rdl的，大螺帽和小螺丝你套在一起你觉得哪个错了呢?

你的itf和tf不配套吧，工艺文件最后不要随便改，你把warning消掉就肯定正确了?芯片出来有问题了你哭都来不及哦。

谢谢。还有几个问题，
那个xyz 参数应该是对应工艺中规定的 metal 和via 的一些宽度厚度等的属性对吗?也就是说 tf和irf要用xyz参数对应相等的才行，你是这个意思吗?
我现在没有对应的，是不是，只能再去要个匹配的itf，没有工具能转换某个文件得到了吧?
谢谢

对的，xyz参数要对应，warning只报了minspace，不同参数的金属厚度以及金属之间的绝缘层厚度也不一样。你可以参照spice model写个itf，不会写找吧。
