初学模拟电路，请教一个三极管电路问题
时间：10-02
整理：3721RD
点击：

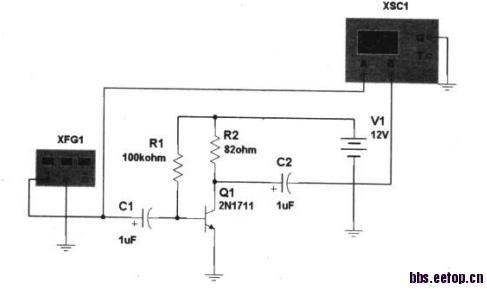

图如下：
R1=560K，怎样推出BE结截止呢?
我的计算如下：if Vbe = 0.7, =>11.3/560k = 20 ua
R1=560K，怎样推出BE结截止呢?
我的计算如下：if Vbe = 0.7, =>11.3/560k = 20 ua
没人答复吗
RE: 初学模拟电路，请教一个三极管电路问题
是这样的：Ib<(12v-0.7v)/560k
20uA ,if HFE=100 ,静态Ic=2mA、Vc~=12V，即未加输入时，管子没有导通。就是因为Rc过小了，静态点过于靠近12V，相当于管子截止
