MID LAYOUT讨论帖？

以前在深圳一家公司搞过上网本，现在画MID，想找一些志同道合的朋友在论坛里交流.共同进步

感觉MID和上网本LAYOUT差距不大，同样有DDR，没有像INTEL架构的南北桥之分，一个51就搞定，MID主频低一些，功耗小一些。

功能略逊于上网本，板子和手机板差不了多少，比MTK的要复杂些。

砖头来了，闪人！

有道理！


线路板PCB，FPC厂

08的时候准备做MID的，做了大部分结果死了，用的三星平台

我qq94667827

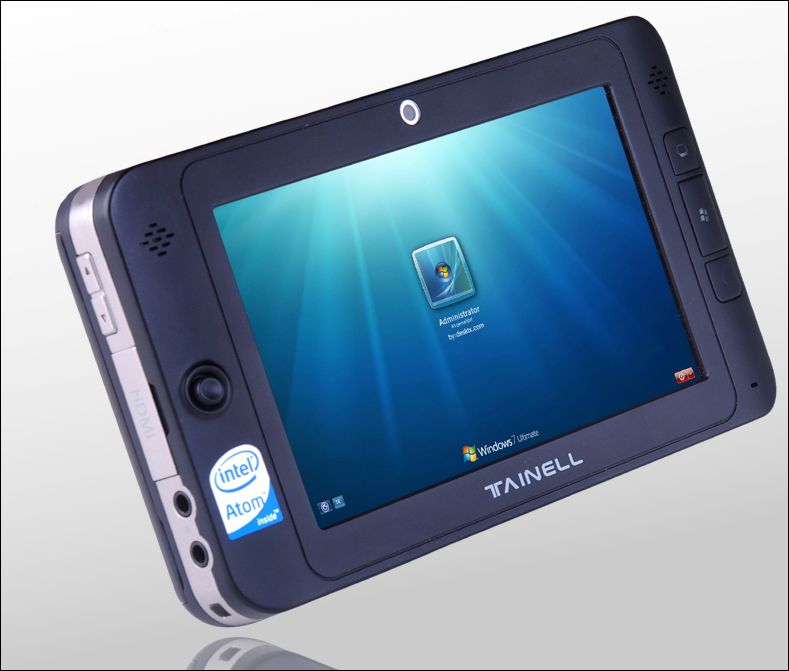

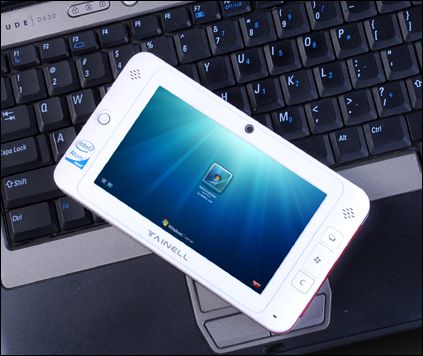

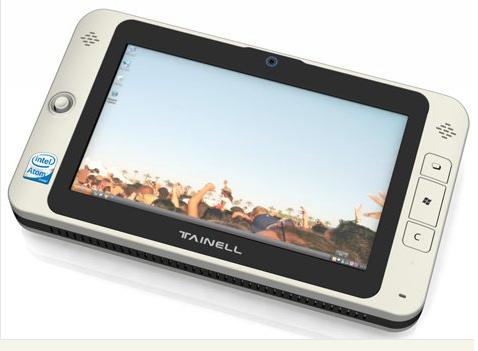

我们公司现在在做mid .5寸的,

机构和pcb很麻烦.用的ATOM 的架构

有3G

WIFE

BULETOOTH

touch panle

usb

hdmi

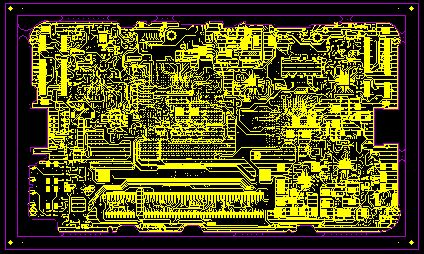

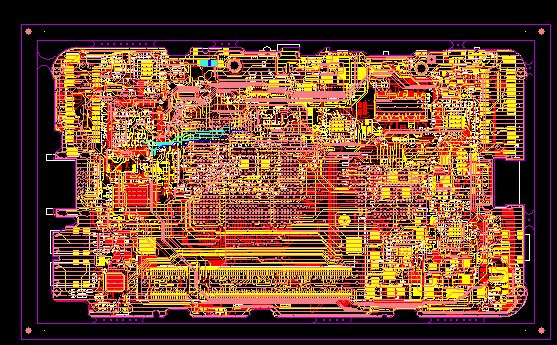

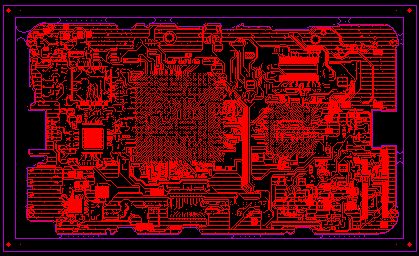

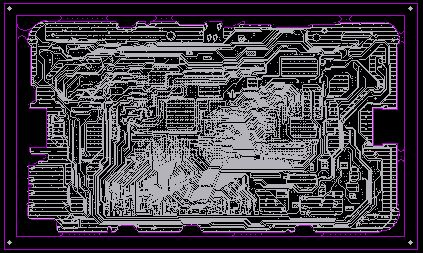

我设计的pcb

LS的用ATOM的MID应该很强大了，密度估计会比较高了，一般上网本用ATOM倒是较多，3G WIFE BULETOOTH touch panle usb 都是必须的，没办法，hdmi倒是少用。HEHE,单面板?

ATOM热量大，电源好大。估计散热是个大问题

做出来应该比较厚了。

是啊，大家多多回帖，论坛才能积聚人气，大家方可共同进步。

散热现在基本上没问题

正在准备量产

尺寸=150x90x25mm

口带电脑

只能说你们的THERMAL ENGINEER AND 结构工程师牛！

xuyong803270你有些层没有打开吧，好像没看到多少线。

中间北桥，右边CPU，下面DDR ,POWER好像很简洁，帅

控制好成本。GOOD

时间怎么这么久远啊，都两年没有人顶这个贴了，楼上的能发个原理图pcb学习一下不，让后大家拿着同样的东西讨论撒
