DDR2布线已经完成,现有个问题请教

时间:10-02 整理:3721RD 点击:

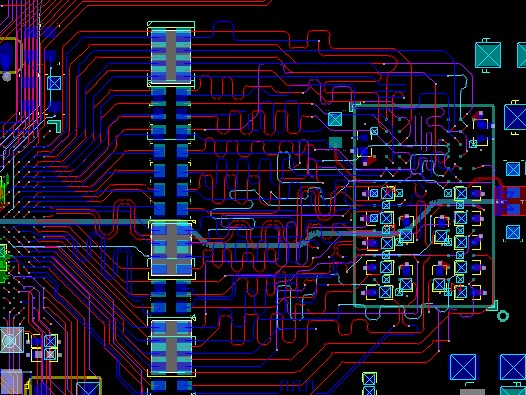

附件是我画好的DDR2部分,等长线为+-25mail,现在想请教下,图中的延长线感觉都是一个方向的,会不会引起不同的层间的串扰?谢谢呀

图是 1及4层的走线嗎?

若中间有电源及地层就不會串扰。

哇,真好看

小编画的是DDR2跟哪款芯片的连接啊?可以把图发我下吗?我现在也在做这方面的东西,感激不尽!邮箱:tycy09@163.com

连孔都没打好就绕线  没经验

感谢各位的回帖,这几天一只在忙。画这个板子前确实没有DDR2的经验,单是这个位置我画了,然后全部删掉再重画都弄了3,4次。感觉还是没有别人画的好。后来确实和楼上说的一样,在引退偶电容的时候遇到了点麻烦,呵呵。不过实在是没看明白zzd1518 说孔没打好是说那里,呵呵

画的不错嘛,挺好

看着BGA脚间距怎么那么大啊,真好啊

这个扳子没难度啊,至少4块正反面叠着方.从芯片出来T型走发法.会难点

Take a look! Thanks!

赞成 美观,也有效

学习一下,还是很好看的

相邻两层绕线方向最好垂直,另外打孔最好用工具不要手动打孔,设置好形状等参数再开始绕线;

可以可以可以

太简单了点 八片正反贴 才有些意思

9#
发表于 2010-8-12 14:34 | 只看该作者
这个扳子没难度啊,至少4块正反面叠着方.从芯片出来T型走发法.会难点   也是

图是 1及4层的走线嗎?如果是的话,像这种板子,顶层与底层一般都不走长线的、、、、、

至少我都是这样做的,不知道这样好不好呢?、、、、、、、、老大要求这样做得、、、、

请教请教怎么画等长

哎,过这么久才看到小编的帖子。

帮你顶下, 小编辛苦~!
