频率达到多少的时候考虑趋肤效应

一般认为，超过14M时需要考虑趋肤效应

板长一般会做阻抗控制，但是高频的他们怎么控制阻抗啊，他们自己算吗。

一般来说,在几百M的时候就会会有趋肤效应,但是这个时候对信号质量以及信号损耗影响不大,所以不需要关心,没有必要把小问题扩大.但是当信号达到GHz以上而且传输距离比较远时,趋肤效应对信号的影响开始明显,也就是损耗加大大.这个时候就必须考虑了.

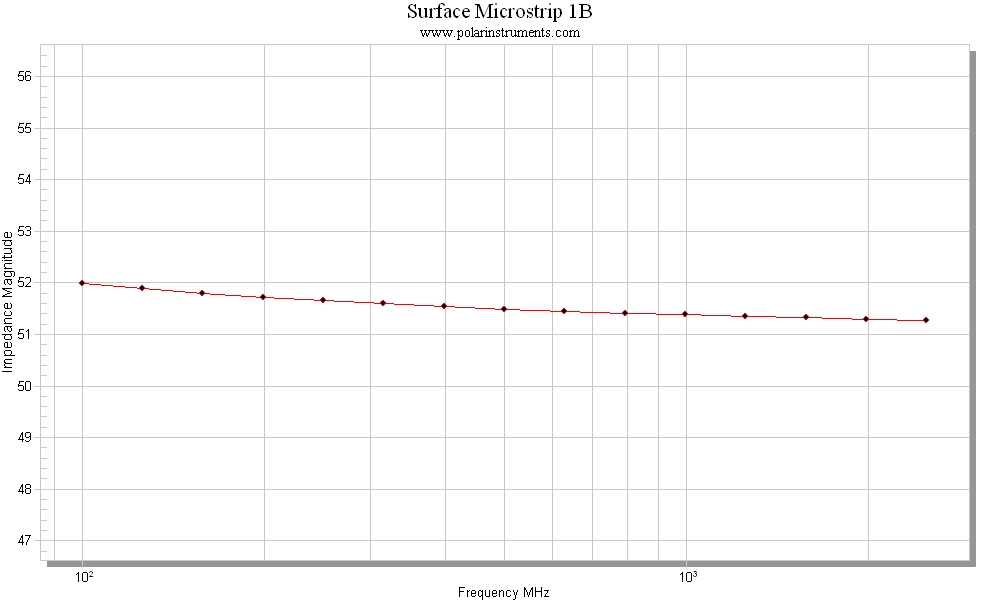

我知道高频信号会产生漏电电流，由于绝缘介质的漏电电流会改变信号的上升沿时间从而有信号延时的问题。但是由于RF线一般都比较短，好像RF规定信号要小于波长就好并没有多大时序问题。那主要的就是阻抗是否匹配的问题。因为RF要求50欧姆的阻抗，所以很短的RF线是否也有阻抗不匹配的问题呢。但是我得到的阻抗和频率曲线好像有问题，怎么频率越高趋肤效应越严重阻抗越小呢，难道是频率越高单抗越小遭成的吗。高手帮忙看下附件

这个问题板厂回复为，可以设定测试环境来检测阻抗。以此来达到阻抗控制。不过对与传输线的有损传输还是要注意，特别是高频。

不可能是频率越高阻抗越小,应该是越大才对.

你用的是什么工具测的阻抗啊?

如果是RF信号,那么布线非常短,用时域反射仪是测不准的哦

呵呵，看到有关资料了，特性阻抗在信号频率达到10MHz后。复特性阻抗越来越接近无损传输。也就是频率很高时特性阻抗的虚部越小。所以特性阻抗越小。

我今天刚刚看到一个数据，给大家分享一下。

如果大于500MHZ,趋肤效应厚度（skin depth）就会影响信号的传递，GHZ带更加显著。

频率（HZ）         厚度（micron）

1k                  2414

10k                 680

1M                  210

10M                 60

100M                6.6

500M                3.0

1G                  2.1

5G                  0.9

10G                 0.7

For instance,at a frequency 2 GHz, if the copper line will be 80.7% of that dissipated in the aluminum line,the minimum conductor thickness should be chosen such that it is approximately equal to ,or greater than,four skin depths at the lowest frequency of operation.
