请问600mil宽的1 OZ的铜能过到24A的电流吗？
还请大侠指教.
目前沒見過這麼大的電流的數據,個人認為可以.
能过多少电流，还与在内层还是表层有关，与允许的温升有关。
按照我看到的一种说法：40mil 1OZ可以容纳1A的电流，那么你的问题是可以成立。
老兄,在一定温度下电导线宽度与电流的关系是非线性的,
可惜的是表格中并没有列出这么大的电流,当然如果按线性来算,常温下100MIL就有6A,那是绝对够了.
不过还是非常感谢您的参与.
你既然提出问题，就最好把条件解释清楚了吧；
你给了个大约的条件，我只能给个大约的结果；
其实这种表格很多，以前也有人贴过的，你应该见到过，
但是没有亲自实验，自然找不到理想的答案.....
我给你抄一句话：
印制电路板的导体宽度应在规定的最大电流下工作时不产生过热，铜箔通流必须小于
20A/mm2，建议小于10A/mm2；
(注mm2面积单位，平方毫米)
多谢strongarm的提醒,具体条件是:六层板,(四层SIGNAL,二层PWR/GND),其中有一种PWR必须要提供24A的电流,而我只能做到(最小处为600MIL).这样就有一点危险.
我有一个表格,是以前从这上面抓下来的,可是只给出了最大15A(1OZ).如果您有其他表格,可否发几个给我?在此谢过了.
jincqin@163.com
nigx,你所抄的话是从哪里抄来的呀,我好像没看到过.可不可以告诉我
这个问题两年前有碰到，实际上是一物理问题。若用数学方法解答很复杂。
首先24A的电流发热量，通过电流做工计算。通过铜厚、电阻率、密度
接着24A电流工作状态自然热量的散发；通过比热……
再考虑计算出PCB吸收热量导致PCB温度上升多少，上升的温度导致PCB是否失效。最坏的失效是铜与基材的分离。
当时我计算的头都大了，最后未完成。
此问题可以深入下去写片论文，哪位有兴趣可以试试！呵呵……
看一下IPC-D949有關於你的問題的回答
down 到的.
圖
這個才是
非常感谢各位的帮助.谢谢！
eric57,请问你下面那个表格那里有?可否发给我,谢谢.
好好保存！

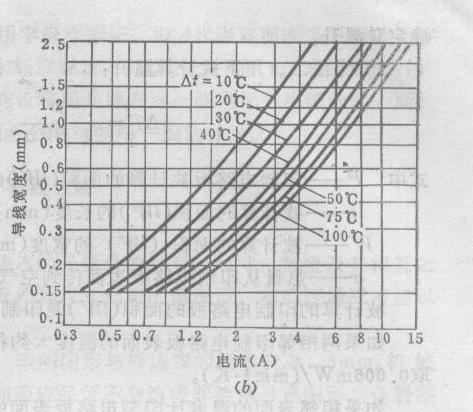

第二幅图表的线宽单位是多少啊?

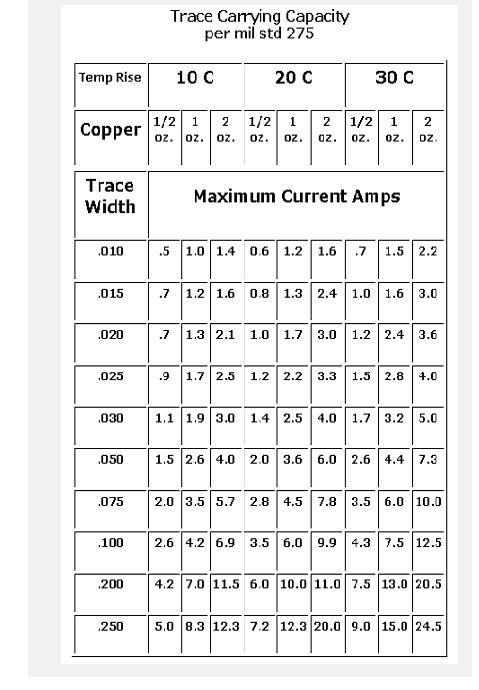

trace carrying capacity per mil std 275
这句话的具体意思是什么啊?是“每1mil长的导线电容是275pf?”
线宽于电流的计算，如果是多层板，一般都是以内层走线作为标准的吗?
据我理解:carrying capacity是载流容量,承载能力的意思.
std 275不知道是什么意思.且不管它.
那这句话的意思应该是:铜铂的载流容量每mil
1.右鍵可另存
2.smd 275 我也不懂
3.trace width 單位inch
4.表層和內層的計算是不同的,因為散熱條件不同嘛.
我看小编不如直接和承接你们pcb的制版厂家联系，看他们能做的怎样例如铜箔厚度等等，和他咨询恐怕更靠谱
一般按40mil过1A的话，我认为过不了，24*39.37=944.88mill，不过还要考虑其他因素就不知道了！
