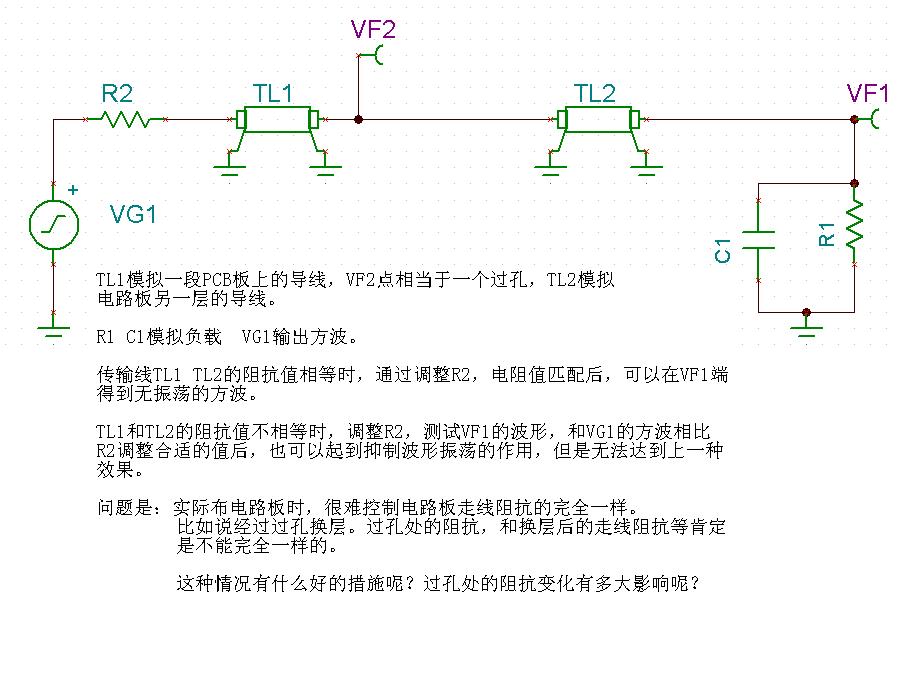

看一下这个布板时如何阻抗匹配？

图这里看不是很清楚，双击一下到另一个界面里看就好了。

此地寂静啊

对于关键的信号还是可以进行阻抗控制的。保持每个布线层都有一个完整的参考平面，保持叠层的对称。走线经过过孔时，应该走在阻抗相等的对称的布线层。

对于时钟信号就尽可能不要换层了。

关注

过孔一般在做LAYOUT时一般不能太多..而我们在考虑过孔的等效电容和等效电感....对于在阻抗方面一般只要过孔不多..距离不相对太近, 其他的都用阻抗软件计算得出阻抗匹配的线宽...需要考虑的太多..小编先定义自己的板子是那类板子吧.一般..中频,..高频..这里说的只对底端.一般类

关注。
