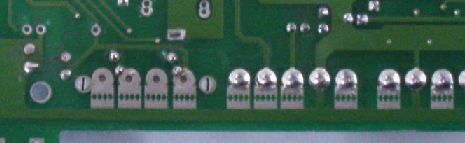

此类异形焊盘在PCB板中起什么作用？求教高手，急！

1，为了散热
2，电流过大。焊盘做大，可以打些过孔下去起到分流作用

如果只是为了散热，和分流的话，增大焊盘就行了，为什么信号与地焊盘还要做成锯齿状?

应该是利用尖端放电来达到防静电的效果。

期待正解……关注中

   嗯，我觉得这个问题跟设计是没有任何关联的，它应该是一个工程问题哦。为什么呢?因为所有的PAD，包括信号和GND都做了相同的处理。如果是设计方面的考虑，那应该只是针对信号或者只是GND抑或PW。但是不是，所以感觉应该是制造方面的问题。

   说实话，不是能很清楚的看得见图片。好像PAD上只是挖掉了些锡而不是齿状。PAD比较大面积的话，那么上面的锡会很多的，上面很可能会出现气泡，造成不良率提高。所以用齿状挖掉了些锡这样会避免这样的状况出现。

   只是个人感觉而已，具体情况还是要跟产线的人确认。

安规要求或防雷电之类的吧！

散热 和 元器件的拆卸方便

是防静电的。此类信号线上有瞬态高压的话，可以通过锯齿的尖端放电，从而保护了后面的器件。还有表面漏铜的目的就是让锡覆盖在上面，电流过大，过热时，不至于将此线路烧断。

防ESD 的，一般是并接在有按键线上或输入输出线上

这是我第三次看到了，第一次没有注意，第二次，别人告诉我是防ESD的，但是是PCB COPY出来的，我还和别人吵会不会短路呢！现在终于明白了！

很好！很强大！

支持，防ESD

赞同6楼观点。

图片看不清也不全，如果是尖端放电的话那接下来的问题是：中间锯齿间隙是多少合适?（貌似邮票空的上下铜箔肯定不连！要不全短路了。）孔的大小又如何?

建议LZ把这班的全图贴出来，主要功能和使用场合介绍下。

防静电用,开关电源效果非常明显！

北京佳萌天成科技电子有限公司，是一家致力于快速高密度多层板、特种板的研发生产制造，为用户提供PCB技术支持与服务。　　

公司从美国、意大利、日本、中国、香港、台湾等国家地区引进先 进的湿法水平线和测试设备，极大的提升了生产制造测试能力，公司先 后获得ISO-9001认证及美国保险商实验室UL安全认证，产品质量符合美国电子电路互联与封装协会（IPC)标准和美国军用标准（MIL)。  采用最适合快板加工的世界上技术领先的干膜掩孔工艺，日交付订单300个品种批次，双层板、四、六层最快24小时交货，最高加工层数可达30层。产品包括：高密度多层板、埋盲孔多层板、特性阻抗控制板、高频板、Rogers+FR-4混合介质层压多层板、高TG板（TG280℃)、铝基、铜基板、柔性电路板、刚柔结合电路板，广泛应用于通讯、工业自动化、IT、医疗、汽车电子等高科技领域及航空航天、国防军工科研单位。

   双面，四层、六层板最快一天即可交货，价格优惠，如有需求，请联系本人。

联系人：王华   电话：010-82618755-818   手机：13581843825  网站：www.jmtcpcb.com

利用尖端放电，防ESD

ESD DISCHARGE,我用过
