总线布线中,过孔造成GND层分割的问题

时间:10-02 整理:3721RD 点击:

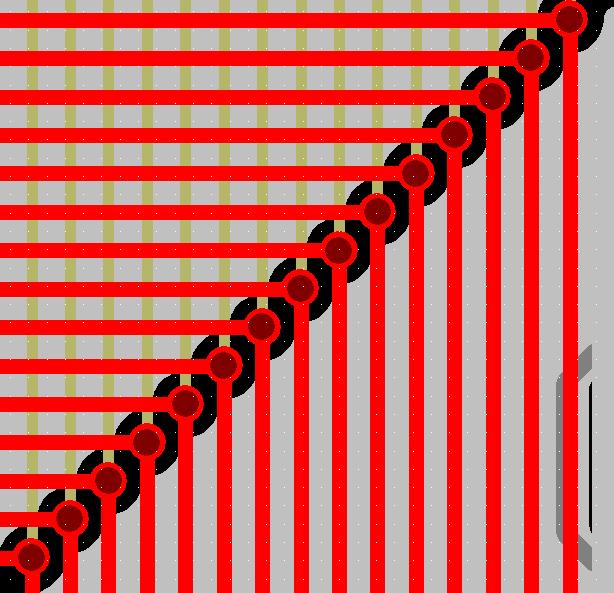

在PCB布线中,或多或少总会出现这种情况,我们知道,关键信号不能穿过分割的地层,是因为会造成较大的回路面积,但对于造成这种分割的总线本身,也存在这样情况。考虑到美观,多数时候会将过孔规则排列,这时,位于分割中间的信号线,就造成了一个较大的回路面积。唯一的办法,是将过孔拉大,使不造成地分割,有时候电路板面积有限,再拉大过孔的距离已不容易。

以33M的PCI总线为例,这种情况下造成影响会有多大,会不会有EMC的问题?

如果是200M的DDR总线呢?



这种打过孔方式应尽量避免吧,虽然可能对低速信号来说影响不是太大,但对高速肯定有影响。

我感觉这和个人布线习惯有关,是个不好的习惯

把方向调过来

美国这边做PCB LAYOUT的都是使用50mil的grid。局部有些地方不行至少也要使用25mil的grid

哈哈接上贴。因为grid用得比较大,过孔之间距离也就比较远,一般就不会出现像小编这种现象。还有就是小编可以考虑过孔分两排打。

就这个图示而言是可以改的,因为这样打过孔不光是跨分割的问题还会有别的问题出现,比如一种电源被分成两部分.即使不是打这样规则的孔有时也会出这种问题,因些做完时要检查电地平面.

这样做肯定不好啦,信号回流路径会很大,坚决避免。

hao

1,可以把过孔错开打

2,在总线换层过孔附近加几个接地过孔,可改善信号回路的问题

支持以上观点

附近加接地过孔,有效吗?为什么>?

问个菜鸟问题哈,什么是回路?为什么刚才小编的关键信号会这样打孔会增加回路面积?为什么造成了地分割?高手浏览时随便答一下哈

换层时其信号的参考平面也会跟着换,如果没有接地过孔,就无法提供最近的回路给信号。

如果这么说不能理解,请在纸上画出板子上信号流向以及回路的立体结构一看便知。

不好的设计,应该尽量保证地连续

BGA 怎么办?

BGA 若不打盲孔,也会有同样的问题,而且相当严重。请问个位大侠都是怎么处理的?

 你把问题的主次搞反了

嗯都很诚恳

我见过cdnusers上和national的guide上有过警告,不要把anti_pad弄得太大,造成如搂住所示的情况。lz试的protel吧,如果信号速度高,无论如何把信号线走开,把孔拉开,实在不行,再考虑周围加一些地孔,提供回流,减小回路面积
