图好像不清楚

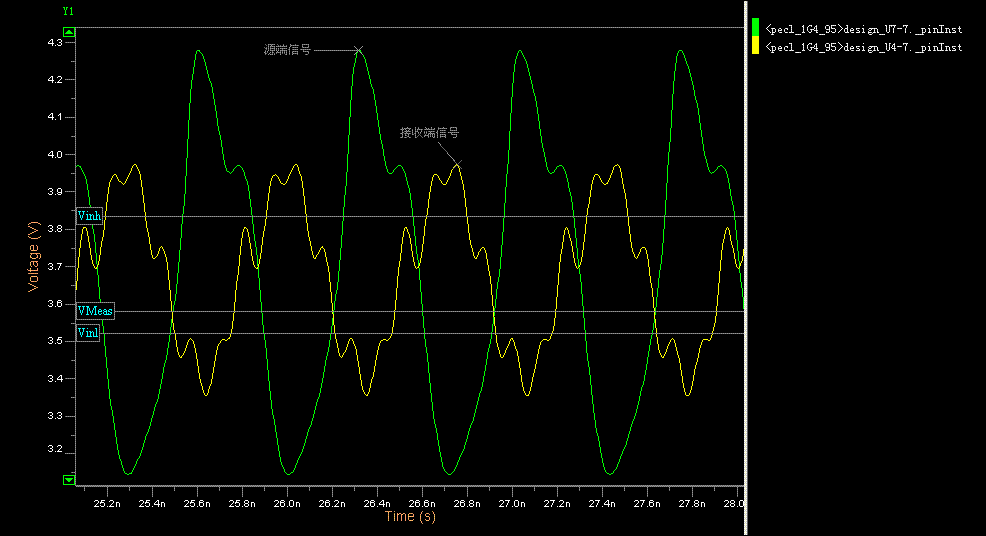

绿色是源端信号
黄色是接收端信号
95欧姆电阻是ICX仿真确定的差分阻抗
PECL信号
源端235欧姆电阻接地
负载端95欧姆0603电阻差分端接,距离接收芯片焊盘132mil
请大家分析一下为什么会出现非单调?
另外,
奇怪的是,
我把负载95欧姆电阻挪到距离接收芯片焊盘30mil是,
非单调变得严重了,
或者说ringback的幅度大大增加了
这是为什么?
另外,怎样分析这些仿真波形?
什么样的波形对应于什么样的信号完整性问题?
有没有这方面的资料?
感谢感谢!

绿色是源端信号
黄色是接收端信号
95欧姆电阻是ICX仿真确定的差分阻抗
PECL信号
源端235欧姆电阻接地
负载端95欧姆0603电阻差分端接,距离接收芯片焊盘132mil
请大家分析一下为什么会出现非单调?
另外,
奇怪的是,
我把负载95欧姆电阻挪到距离接收芯片焊盘30mil是,
非单调变得严重了,
或者说ringback的幅度大大增加了
这是为什么?
另外,怎样分析这些仿真波形?
什么样的波形对应于什么样的信号完整性问题?
有没有这方面的资料?
感谢感谢!

不错,顶一下!感谢小编!
你的匹配方式不对吧,PECL电平是这么匹配的吗?
不过我也不记得很清楚了
多谢楼上几位
端接方式是按照on_semi的datasheet来的
接收芯片也没有内部端接
1、检查测试点是否为最末端,把接收器去掉,看理想端接时的波形是否正常。
2、如果上面是差分波形,则需要检查否是p n两个线路的走线长度偏差引起的
3、传输线阻抗是否偏低,波形上看像是高阻驱低阻的波形。
