请教高手，关于0 ohm 上还短接一段线的问题？

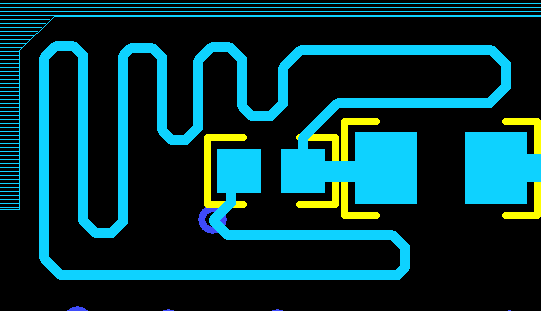

 请问，以下是一个0 OHM电阻，上面还用一段蛇形走线连接，后面跟着一个磁珠，请问这三样分别是什么意思?

请教高手，关于0 ohm 上还短接一段线的问题?

0ohm resistor应该是不上件的吧

看BOM,是上件的。

这个是什么信号啊

电源信号

本人只能猜想出是滤掉杂波，保证输入电源的干净，但是不知道三个东西（磁珠，0欧姆、蛇形走线）并用是什么作用?

关注中...

还望高手指点一下

xiexie

关注中...

还望高手指点一下

高手们，帮帮忙?

自己顶上去

关注中...

还望高手指点一下

那段蛇行线会不会是原本设计为高频滤波用的,调试时发现没起到作用,反而增加了EMI,所以干脆短路.望高手指点

高频电路中的线段呈感性吗?

也许正是由于设计的人吃不准上电感的值,所以用0偶增加出一段线段,这种做法是很聪明的做法.

对与5F用于RC滤波一说我的看法不太一样

楼下继续

还没有结果，继续顶

想知道答案，帮你up！～

太EASY吗?

我也想知道答案

当上零欧电阻的时候,蛇形绕线没有作用,大家注意 一下那个via孔 ,信号应该是从下面上来的.

看全了才知道，因为不知道那个过孔后面接的是什么

這樣的圖是斷章取義的作法,

因為不知道VIA接到哪?

搞不好是ㄧ顆IC 的回授信號

蛇線是DELAY ,BEAD 是濾掉NOISE ...

绕的线可能没用，那个过孔还是比较奇怪

增加线长

我觉得那个电阻起了个跳线的作用，当它装上的时候绕的那部分线是不起作用的，通过这个电阻可以选择不同的传输路径，调整线长。

我感觉那个蛇行的线应该是在高频起电感的作用，这样配合磁珠（主要对应RF），滤波的带宽可能更宽，效果可能更好，至于为什么不用直接用电感，我个人认识是考虑到电感的寄生参数可能在高频的时候影响比较大。个人意见，仅供参考，楼下继续

磁珠的使用一般是考慮到電磁幹擾的；0 oHM電阻的採用一般是防止浪湧電流的沖擊；而採用蛇型走線的主要目的一般是增加阻抗值和降低本身的節制，如有不妥，繁請高手指點一下！

小弟願意與各路大狹共商討！如願意的話請與小弟聯絡：

qq:316357477

mail:

ryan500@126.com/kgp4799@giantplus.com.cn

知識是在不斷磨練中才會強悍！朋友願意和小第交個朋友嗎?

真是的！

高速数字设计上都说了，接上电阻时线长变短，不接时信号会通过蛇行线，其传输路径变长，调整线长的作用。

呵呵

老兄，你这个电阻确定是0欧姆吗?我做过不是0欧姆电阻的！~ O欧姆有点说不通吧 ?
