AD设计中,关于阻抗匹配的疑问!

时间:10-02 整理:3721RD 点击:

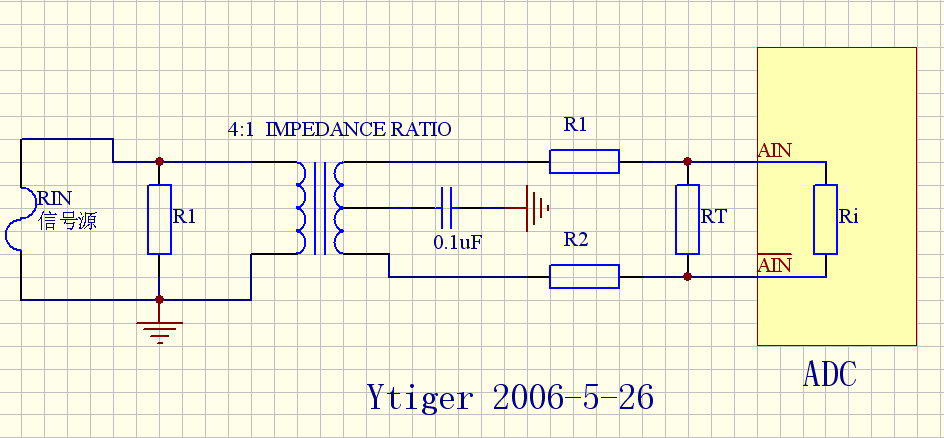

关于图中的阻抗匹配问题我有点疑问。

图中的变压器的阻抗比为41,信号源的阻抗为RIN,输入前端又并联了阻抗为R1的电阻,经过变压器后并联阻值为RT的电阻,ADC的差分输入阻抗为Ri

那么为了满足阻抗匹配的要求,是不是应该有如下的关系?

Rinput  =  RIN*R1/RIN+R1


Rto     =  RT*Ri / (RT+Ri)+R1+R2

Rinput  = 4Rto                   ………(1)

不知道我这样的理解是否正确?

如果正确,那看看AD6645手册中评估版原理图(AD6645 DataSheet Rev.0 P18 )上的电阻阻值,相应的对应上图的各个电阻,则有:

R1= 60.4  欧姆

RT=176.4  欧姆

R1=R2=25 欧姆

Ri =1k   (此值可通过手册P2可查到)

信号源一般认为是50欧姆,所以RIN=50欧姆

那么带入公式1可求得

Rinput = 50*60.4/(50+60.4) = 27.4 欧姆

Rto   =176.4*1000/176.4+1000+25+25= 199.9欧姆

根本得不到匹配结果!

对此我很疑惑,这里唯一不能确定的阻值就是RIN,但通常我们使用的信号源输出阻抗为50欧姆,难道ADI公司不是这样测试?



请帮助我解决我的疑惑。非常感谢。

我也很想知道。菜鸟,希望高手多多指教。

谢谢!Good luck!

呵呵,估计周末这两天都在家休息呢,也是,忙了一周了,也该休息休息了。

你的计算方法有问题。

匹配电路的目的就是从模拟输入端口(即变压器输入端)看进去,是50欧的,可以这样计算:

R1+R2+RT//Ri=25+25+1000*17604/(1000+174.6)=200欧

由于变压器的阻抗变比是4:1(如Minicircuits公司的TC4-1W变压器),所以变压器原边看进去的阻抗正好是200/4=50欧,正好与信号源内阻匹配。不过这时变压器原边接的那个60.4欧电阻就不需要了。

还有一种匹配方法就是60.4欧电阻保留,RT那个电阻去掉,用同样的方法计算,也是匹配的。

刚才看了一下数据手册,17页中的注释中对这两个电阻有了描述:

R2 is installed for 50 Ω impedance input matching on the primary of T3. R15 is not installed.
R15 is installed for 50 Ω impedance input matching on the secondary of T3. R2 is not installed.

问题正是出在这个阻抗比的问题,阻抗比是不是等于变压器的初/次级阻抗?

那这样的话还是Rin / Rto = 4/1 才对阿?

不过正如luwei0126兄所说,手册上提到若Rt安装,则前端R1不安装,反之亦然。

感谢你的回复。
