谁知道T型走线对信号会有什么影响,哪种场合适用？

RT

THX

T型走线会分割PATTERN,信号输入与输出也不能得到体现

应是要避免的吧

不知道斑斑有什么说法,呵呵

我也想知道

ding

最主要的应该是在分叉处会出现较强的反射(因为阻抗不连续).如果没有办法避免分叉,尽量使其中一个分叉越短越好(类似于菊花链型的连接),同时转角处不要走成T型,而是走成钝角的形式.

有两个地方连接的话，就可以走T型线吧，这样好看点，个人意见！

以下是引用linuxunion在2005-12-23 22:31:37的发言：
最主要的应该是在分叉处会出现较强的反射(因为阻抗不连续).如果没有办法避免分叉,尽量使其中一个分叉越短越好(类似于菊花链型的连接),同时转角处不要走成T型,而是走成钝角的形式.

请问如果走成了T型，并且两个分支的线都比较长，可否在其中一端增加端接来改善分叉处的阻抗不连续情况?

这样的话应该分叉都要加电阻，而不是只加一边，关键是要做对称！

请问，如果不可避免的话，Y形和T形哪一个更好些呢?

也想知道！

是不是Y型要好过T型啊?

看多蛮多板子用Y型的。

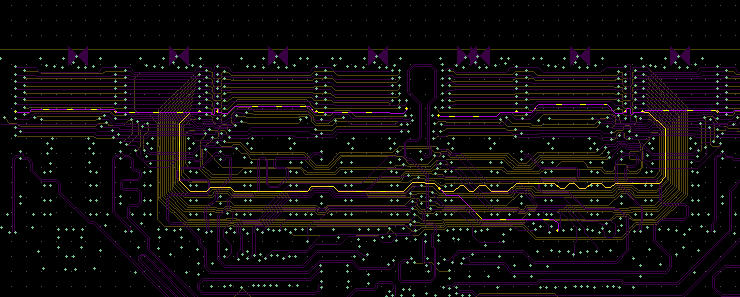

这是DDR的一条数据线布线，走的是Y型分支，走Y型分之可以满足时序上的要求同样在拓扑结构中使每条分支的长度都相同，且负载也相等，也可以得到很好的信号质量。

楼上那个是地址线分布吧
