关于PADS2005中敷铜的问题

时间:10-02 整理:3721RD 点击:

一块四层板,第二层为地层,用Plane area画了一个DGND大框,用Auto Plane Separate工具分出了AGND。但每次为什么flood layer时只有AGND能敷上,DGND每次总是敷不上。而且AGND敷上的区域也比我画的区域要小。谢谢谢谢啊



不是很理解你所问的    好像你的第一幅图里头两个网络都已分好了   打x的不是代表已经连接么  不知你问的是不是内电层的连接

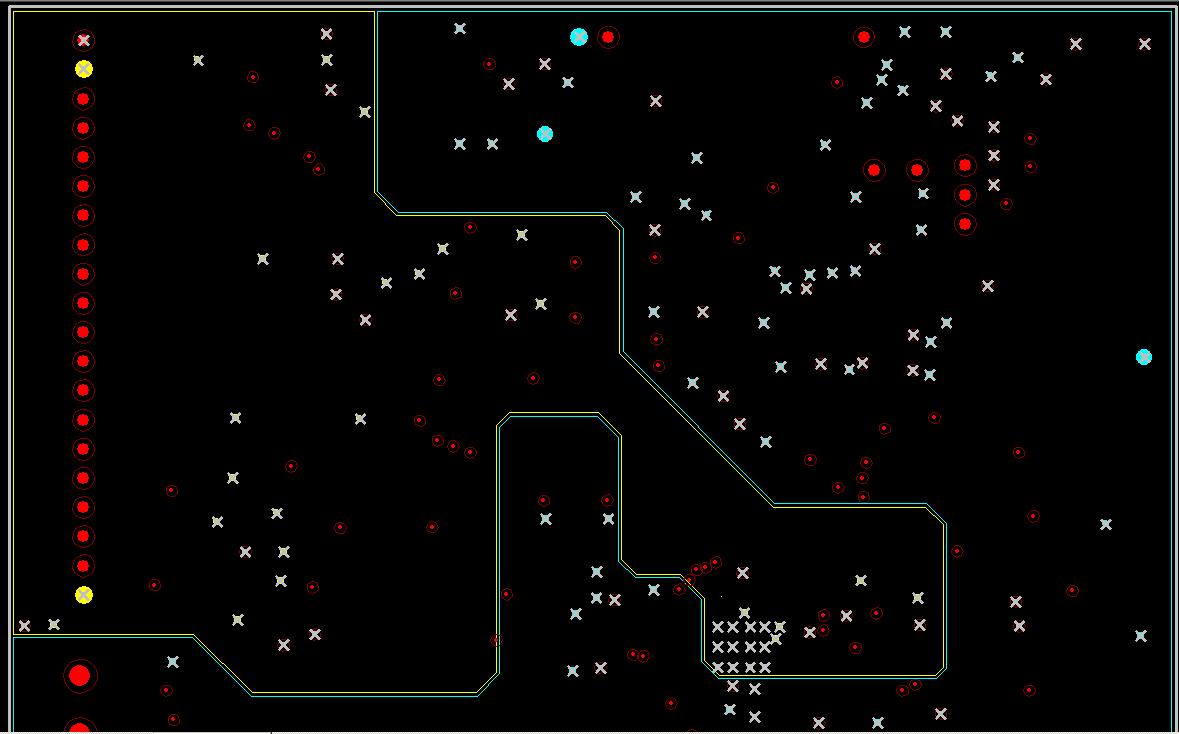

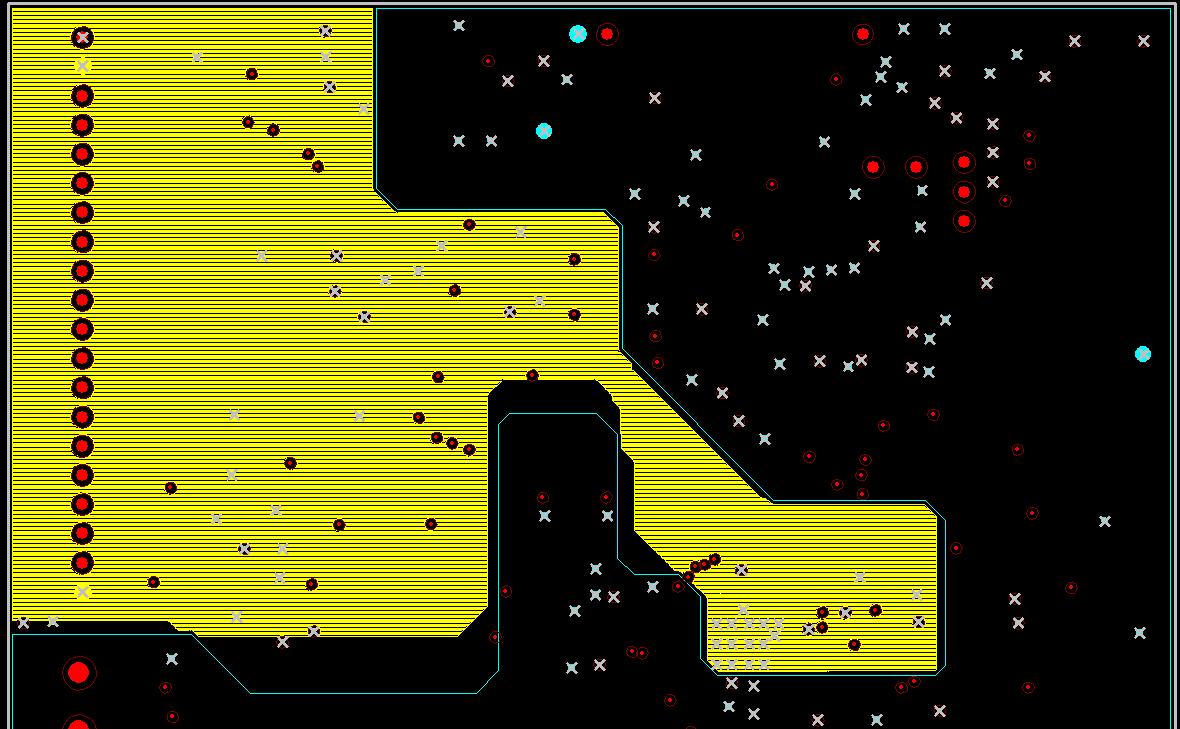

是内电层的连接。第一张图是我分割好平面的图,但我用pour manager flood all时就出现了第二张图的形式,灌铜并没有把两部分都灌上,而且灌上的部分形状也变了。

是不是需要设置灌铜区的优先级呢?

顶贴排序

可能DGND还有一个隐藏切割区域!有时出现这样情况...

重新画在试试看!

楼上的说的有道理,可能是你之前的分割没有完全删除,所以你铺出来的还是之前的铜的shape,不是你现在所画的

你把这个铜的shape移动到板子的外面,然后关闭铺铜的shape,看看有几个显示框?
