已解决!谢谢大家~长成这样的图形怎么修改呀?~~

时间:10-02 整理:3721RD 点击:

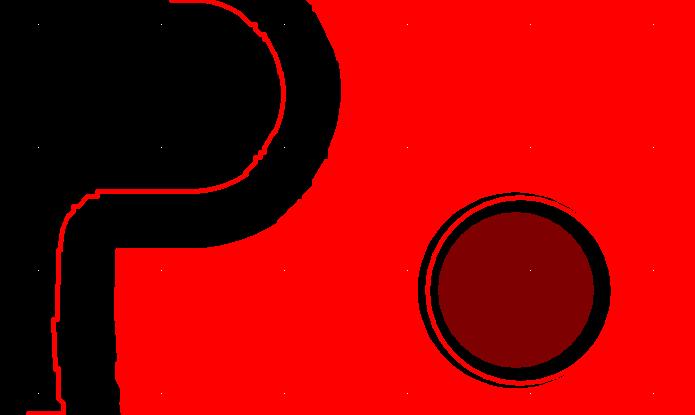

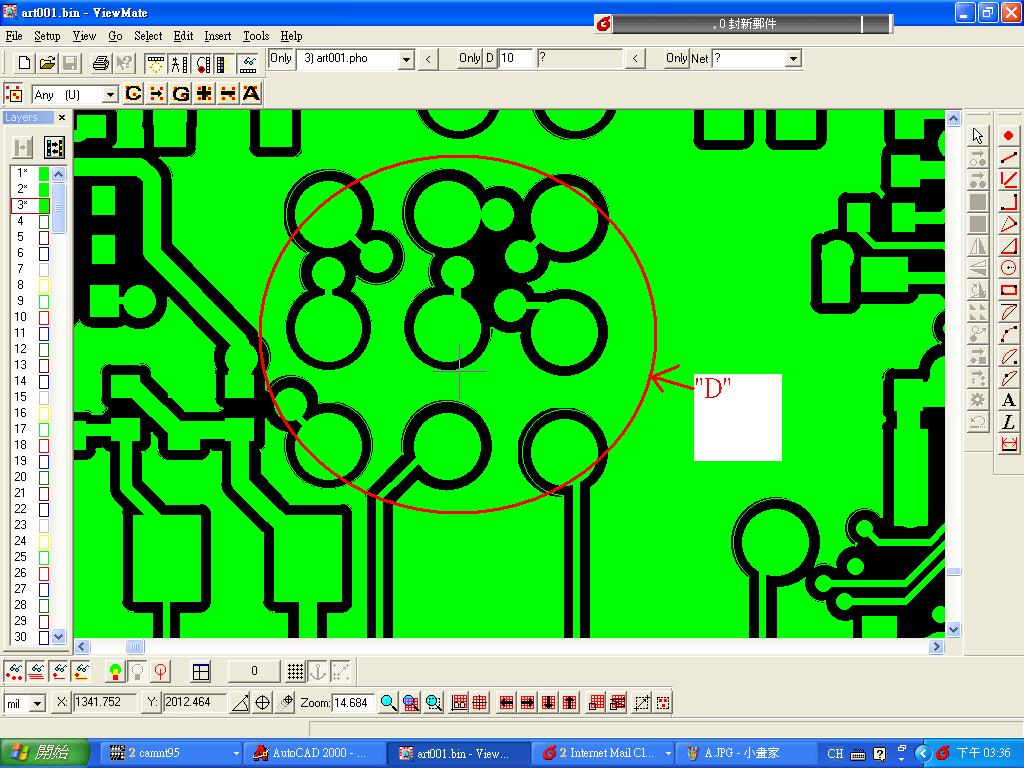

如图,在PADS看到的图象都是正常的 ,输出geber后用cam看到铺铜的边缘总有一圈圈的东东,板厂那边叫改,我都不知道要怎么改了,郁闷~~~

各位大侠帮忙看看,有没有办法解决..



大家都在忙哎,555555

光栅不对吧

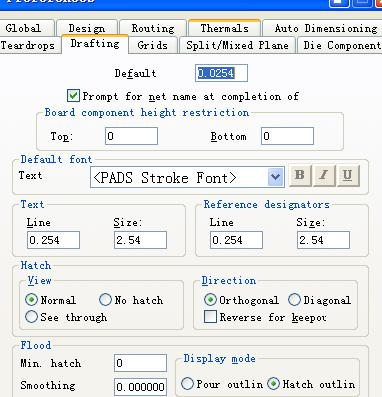

请问光栅是指hatch吗?有特别要设置的地方吗?我都不是很注意的~

不是  你输出GERBER时 有几个选项 前导零 后导零 原点设置

可能是同一层画了两个灌铜框,有一个的宽度1mil。我有个同事也是这样子,删掉一个就OK了

还真是这样呢,原来设置成前导零了.

真是太感谢啦...

呵呵 不用客气

顶贴排序

顶高手

前导0后导0是什么意思?

我也想知道什么是“前导0后导0”
