这个铜皮是怎么做出来的

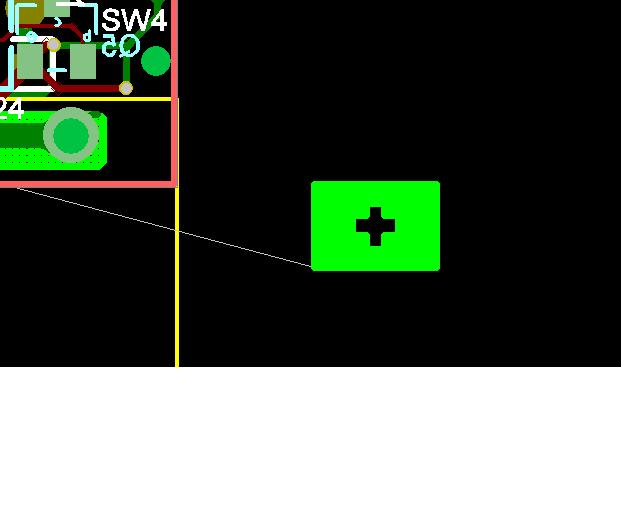

大家好请看这个铜皮是怎么做出来的,请高手讲讲.

THANK YOU！

没有知道吗,那位大哥讲一下啊.copper cut out这个功能怎么用啊.

首先画copper ,然后画copper cut out,同时选中这两个shape,点鼠标右键,选择combine即可.

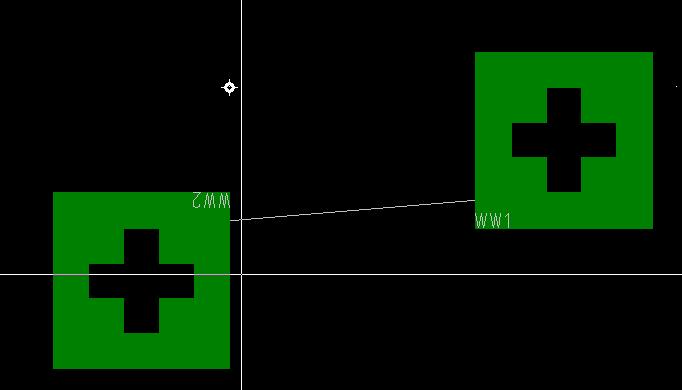

我是这样做的，画2个铜皮，第一个用polygon做出一个外框，就向搂空的字一样的，第2个铜皮把空的补成10字形状的，加上一个焊盘连上，OK。

要做的话,什么做不了,只是看你有没有用心去做罢了.

不错,顶一下！感谢小编！

先用copper画外边的矩形，

再用copper cut out画里面的图形，然后，同时选中两个图形combine即可~

你的方法不可以！

太深奥了

首先画copper ,然后画copper cut out,同时选中这两个shape,点鼠标右键,选择combine即可.

又增长见识啦，谢谢各位啦

五楼的说得非常正确

5楼的方法不行，在封装编辑里看到的好象行，但是在LAYOUT里调用的时候，又成了跑到一块去了。

這個方法在PADS2007中可以使用，如果是低版本，只能將此圖形分左右或上下分別畫出來，再combine。

首先用copper pour画外边框 ,然后用copper cut out画两个交叉的十字方框,然后选择外边框flood就ok了

把图形分割成四块一样的，然后画铜皮。再通过旋转，镜像。拼成整体，和pad连上。比较土，实用。主要是cut

copper out这个功能好象不管用。

哈哈，谢谢大家，很多说的都是对的。

首先画copper ,然后画copper cut out,同时选中这两个shape,点鼠标右键,选择combine即可.

顶起来,不错的小技巧

学习了
