首次使用PADS Layout元器件布局感悟

时间:10-02 整理:3721RD 点击:

首次使用PADS Layout元器件布局感悟:

之前我一直都是用Protel、Altium Designer软件进行PCB板设计,已习惯了Altium Designer的工作界面、走线方式、颜色设定等模式。首次使用PADS Layout元器件布局时存在以下不适应环境:

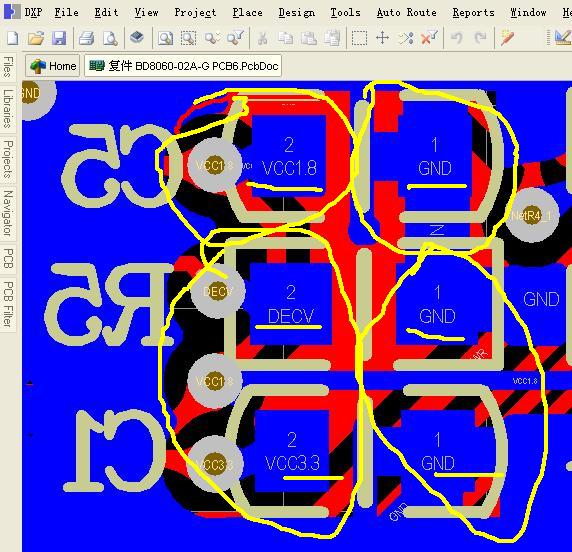

1.因PADS Layout元器件布局时,焊盘脚上不能直观显示网络号,所以在原理图上同一网络且相邻的元器件在布时,即便是在PCB板上放在了相邻位置,如经常会出现将电阻的另一焊盘(网络)端靠近IC的同网络脚,没有Altium Designer直观!

2.在手动走线时也因焊盘上不能直观的显示网络号而不方便。

各前辈是怎样处理上述情况!





其待回复!

因为你的版本较低,用PADS2007就有这个功能了.

问问PADS2005SP2 有这个功能吗?显示网络及标号。

PADS2005SP2 没有这个功能!

我用的就是PADS2007,但在焊盘上不能直观的显示网络号,不过在屏幕左下脚的状态样中可以显示。

3楼的说能在焊盘上不能直观的显示网络号,还详述具体怎样设置,在颜色栏中是没有此功能的。

其待高人回复!

我习惯把地,各种电源,重要的信号线,一组的地址线,数据线各设置成一种颜色,虽然不能一眼看出哪一个信号线,还不比较直观的看出信号线分布的,

不同的软件有不同的实现方法,Pads和Cadence 一样,都是拉线的时候看左下角文本显示来确定Net name的,时间长,习惯就好了。

这是习惯问题。PADS中有很多信息在状态栏里显示。还可以把不同网络设成不同颜色。很好用的。只是你不习惯。

不错,顶一下!感谢小编!

各有好处

全县示了会很乱吧。

PCB2007

不喜欢全显示,AD这种低档软件的噱头而已。

以后啊,我Protel,Pads2005sp2以及Allegro都要用了。

不过我很喜欢pads2007显示出元件的管脚标号,现在公司用2005,没有这个功能……

楼上的,15楼的,我觉得protel的显示网络名很直观好用,不能说是“噱头而已”吧。

虽然习惯了都一样,还是要赞一下protel的显示网络名。

设置网络颜色就好了.

2007里面只能显PIN脚,显不了网络标号吧!

好象有个小外挂软件可以显示,忘记叫什么名字了

把重要的網絡線用不同的色彩區分就好啦

顶下贴再说。
