请教一个ORCAD生成网络后导入POWERPCB的奇怪问题：

请教一个ORCAD生成网络后导入POWERPCB的奇怪问题：

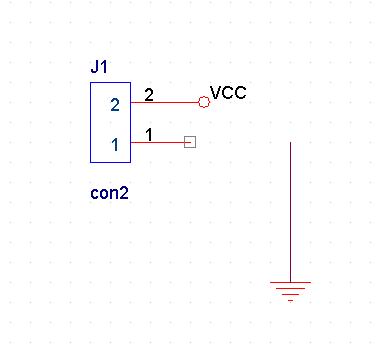

1。将原来已经作好的设计。要做一个小修改，即：将J1-1和GND断开。

2。重新生成网络。在网络表中可以看到GND中没了J1-1。

3。但把网络导入到PCB中，该J1-1依然和GND连接。

4。做连接性检查，不报错。

问题是：

1。为什么导入的网络表中GND中已经和J1-1断开了，但PCB中还依然在呢?

2。检查错误为何不报错?连接性检查的根据是什么?

你可以比较一下前后的网表，然后ECO更新一下即可。

直接导入是不太可靠
包括属性、封装等在某种条件下不会改变
ECO最可靠

具体是怎样做的啊?我要怎样才能保证是最新的网络连接呢?

麻烦告诉哈.

谢谢了！
