求助:PADS铺铜错误,急!

时间:10-02 整理:3721RD 点击:

请问一下,我在vrrify design检查连接性时,老提示出现

HATCH OUTLINE(5020.89,625.56 L1)

HATCH OUTLINE(4346.72,1247.05 L1)

HATCH OUTLINE(2879.59,1967.81 L1)

的错误,请问有没有知道是怎么回事?

你flood后又修改了?重新flood,贴张图好点

重新flood 后还是一样的问题?

美女能不能发个图

楼住的问题还没有弄好吗?

贴图出来看看撒


rule设置有问题吧看不清

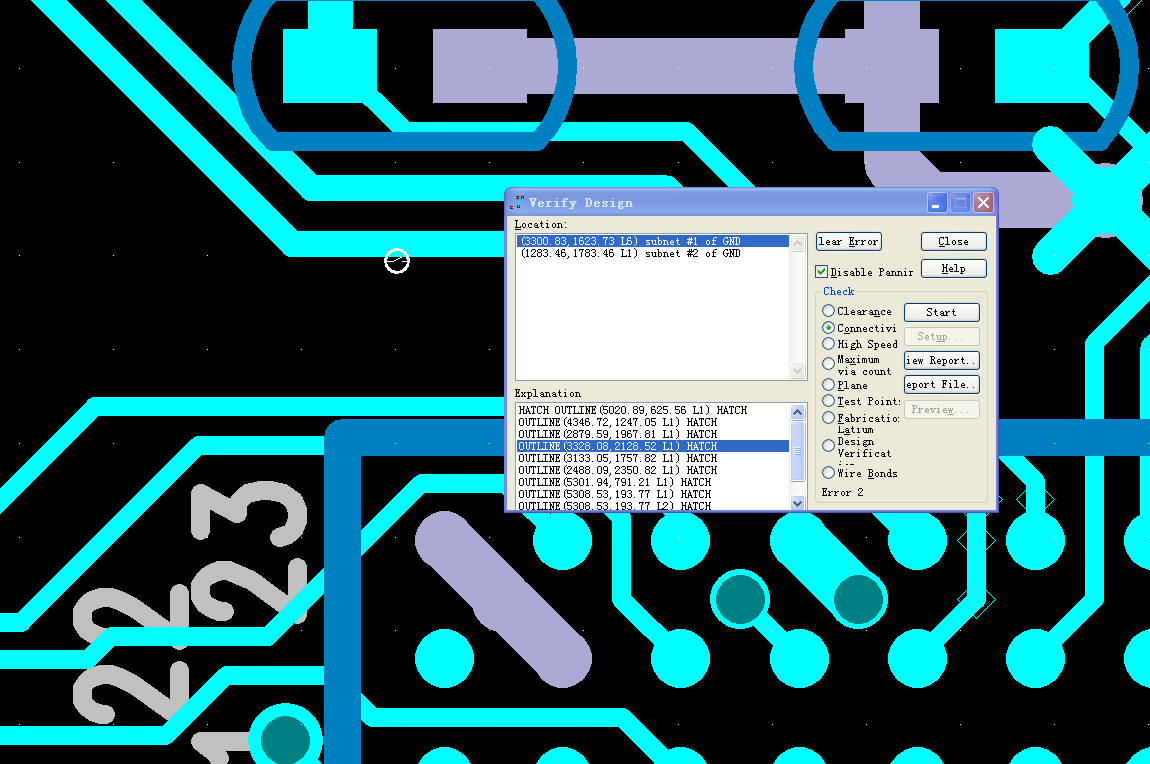

图如上,请各位高手指点,谢谢!1

你的连接性都没过啊,你看一下是不是有没有连起来的gnd

幫你看一下吧!郵箱我就不公布了(每天都得刪廣告),MSN裏發給我吧!

检查了,肯定GND连起来了

有这种情况,可能是元件封装原因而没能接上GND。希望贴个全图上来。
