做封装出现的问题

时间:10-02 整理:3721RD 点击:

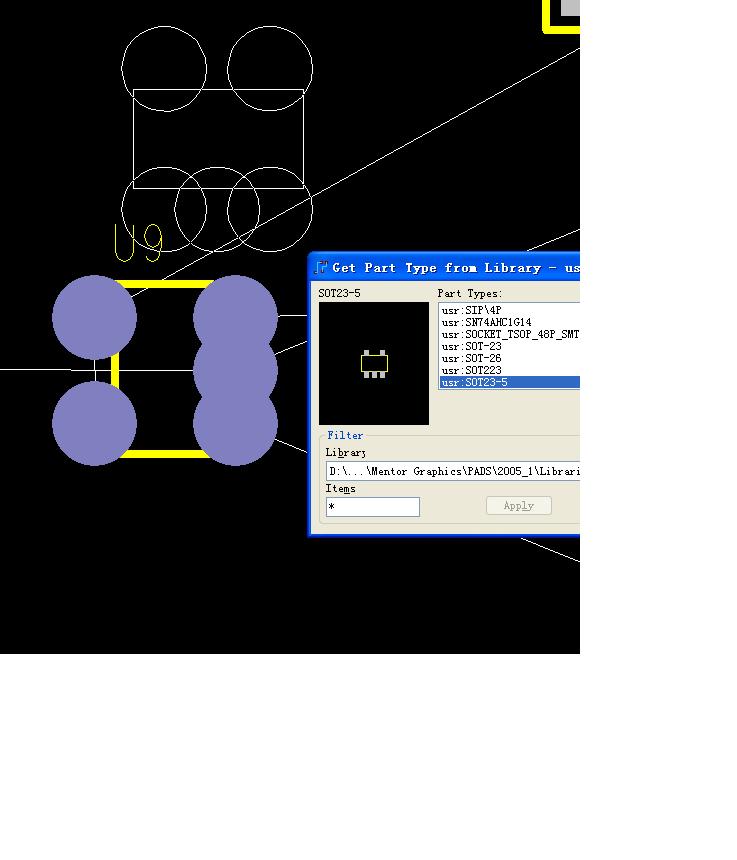

如图片,做的SOT23-5封装,调出来后,PAD都变成了大大的圆圈

这到底发生了什么啊?

有可能你是手工增加的PAD,那么应该将内层和底层的PAD大小设为0,如果采用向导生成的就不会这样了。可以将文件发出来大家帮忙看看。

谢谢

应该是内层设计问题吧!

是不是連過孔都設成0了啊!

不错,顶一下!感谢小编!

不错,顶一下!感谢小编!
