Hatch时的问题!请看图片

时间:10-02 整理:3721RD 点击:

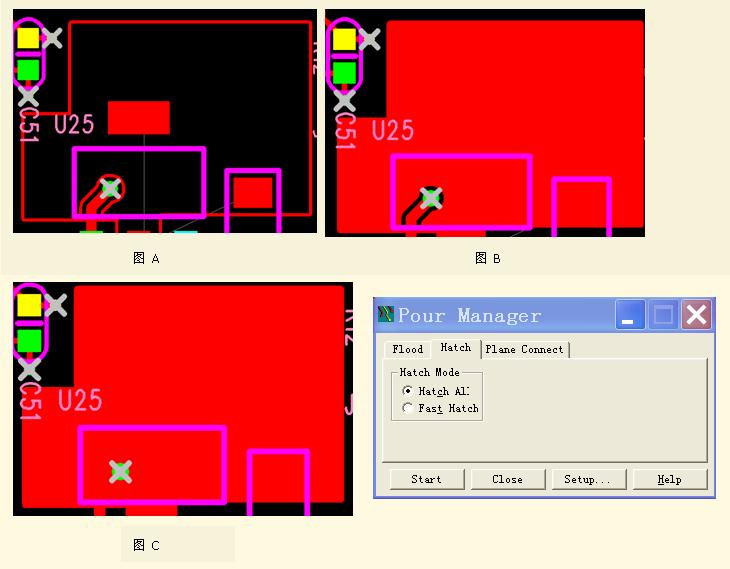

图A显示的HATCH的外形线,图B是对单块区域点右键选择hatch的结果,没有什么问题.图C是通过选择

Tools/Pour manager / hatch all后的结果,把整片区域全铺上铜了,谁知道怎么会出现这个问题呢?

只有顶层才有这问题,应该是哪里的设置有问题吧?

知道的朋友指点下,谢谢!

我要看到走线的网络属性才好做出判断,你可以把档案发给我

我的邮箱是:hui_xunge@126.com

我发现问题所在了,不知道为什么这里有两条hatch outline线,一条是图A中的,一条是图B中的!按理说对图A Flood后画的那条outline不会出现了.
