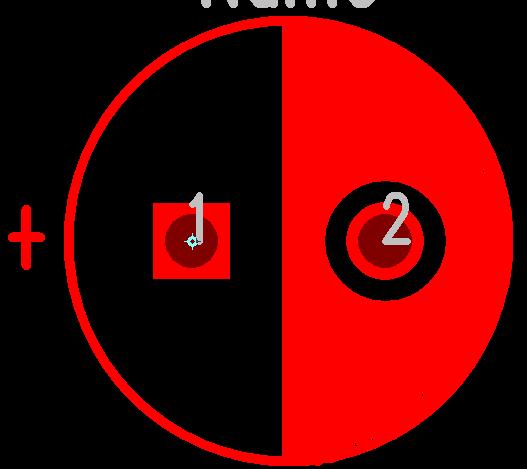

请问这个封装的丝印(红色部分)怎么做的?(见图)

时间:10-02 整理:3721RD 点击:

请知道的朋友解释一下,谢谢!



用铺铜画出形状后,

放到丝印顶层

这是个插件电容的丝印吧?

用2D line 劃於 silkscreen top(那一層是silkscreen, 你自己可以自行定義的, 只要在出gerber時選出你定義的那層)
