紧急求救：内层花孔变大了

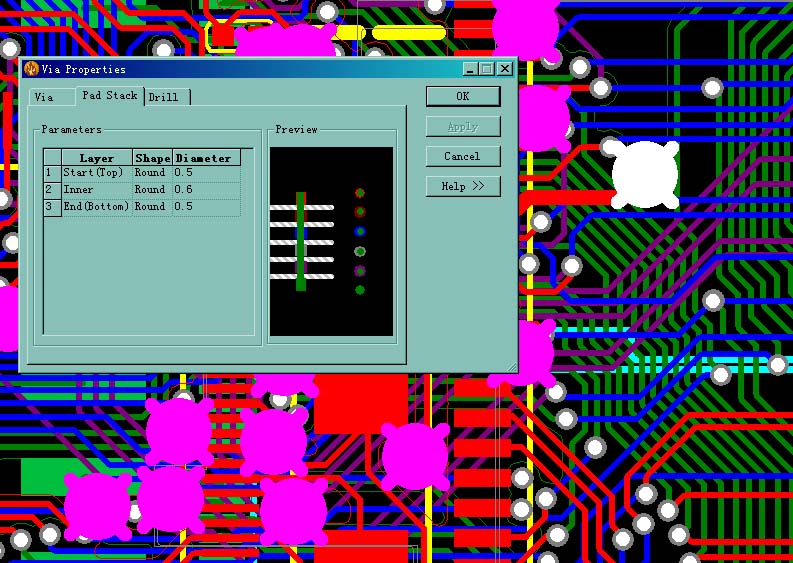

图片传不了，我想问一下：我的PCB内层花孔怎么显示那么大一个?内层焊盘明明我设置为0.6MM,我量了一下显示居然为1.76MM，何解?请高手解释一下，如何使内层花孔焊盘显示同顶层一样，在线等，谢了！

附图片

是显示的问题，我不能操作^_^_^呆会在来看答案。

顶起来！大家没见过这种情况吗?我发现我将SPLIT/MIXER 设为NO PLANE,这些内层孔焊盘就正常了，但做内层应该设为SPLIT/MIXER 啊，平时我这样做都没问题的。请大家关注一下，帮忙想一想是怎么回事?

难道就没人知道吗?

我也不知呢,不过我倒想请教你在哪里设内层焊盘大小,谢谢

在过孔设置那里就可以设置内层焊盘大小。 --SETUP---PAD STACK---VIA--INNER LAYERS--

按你说的不太明白，可以把文件发给我看下，再回复你问题原因

小编这么快就回复我了呢,但我自做的通孔或育孔都无法在板上过孔了,一定要用默认的才行,请赐教

内层韩盘变大?

没遇到过，把显示平面层的指示叉叉关掉，可以看清楚点

还请大虾解决啊！

显示平的指示叉在哪里关

preference/thermal/show general plane indicate

谢谢楼上的朋友,菜鸟让你见笑了

你在走线的时候,右击结束VIA模式不要选择TEST POINT

我花了两天时间,终于找到解决方法了,首先选中所有过孔----删除----再到孔设置处,将现用的过孔删除(一定要删)----再加一个新过孔------然后再在PCB文件中,刚删除的过孔处,一个一个补新过空-------终于OK了,虽然方法复杂,但好过重新走线！

内层大一些没事呀,为什么非要删呢,我增加的过孔(用选中网络后直接增加的这种过孔)根本没法删呢,就连内层指求符号也删不掉,晕到家了
