我生成的奇怪的钻孔图
时间：10-02
整理：3721RD
点击：

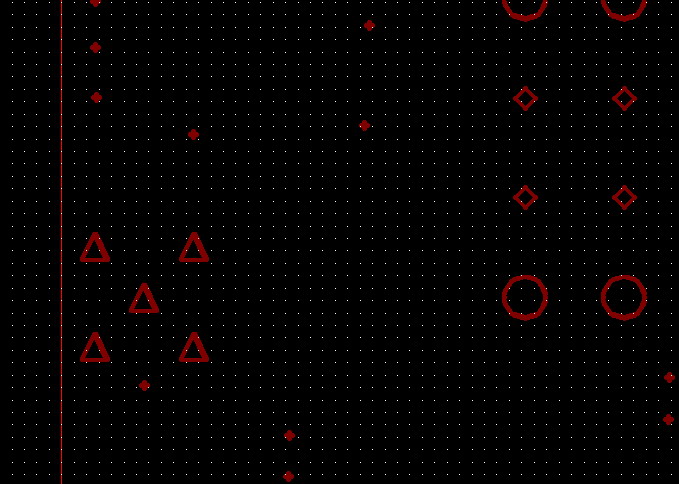

下面是我生成的钻孔图（在CAM350V9.0里面看的），可是孔有三角形的，有方形的，还有十字架，当然也有圆形的，请问这是怎么回事，请大家赐教，不胜感激！
应该还有一张表，说明符号所代表的钻孔的孔径。
你是说Drill Legend表?我有，在画的PCB图的旁边
是不是你的PADSTACK 里面没有定义好?
在Allegro中，生成钻孔文件时，可以在NC customization设置钻孔的形状
这个就是钻孔指示符，这是正常的啊，谁生成钻孔图也都是这样的，用图形或者字符表示钻孔尺寸的。不过我看你那图形的大小相差似乎大了一些。
不实用
