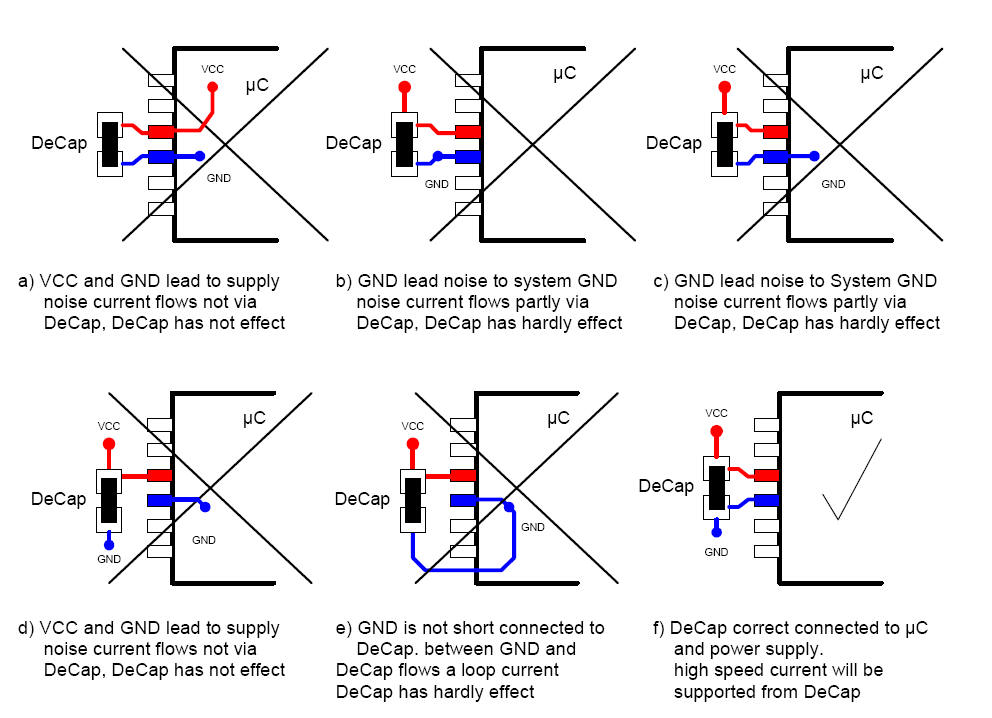

为何最后一个布局是最好的呢？那位详细解释一下

希望那位能从理论深度上分析解读一下：）

还有个更好的呢，把VCC和GND的孔挪到电容的左边。

;===============================================================================
