大侠帮忙看看我的artwork！

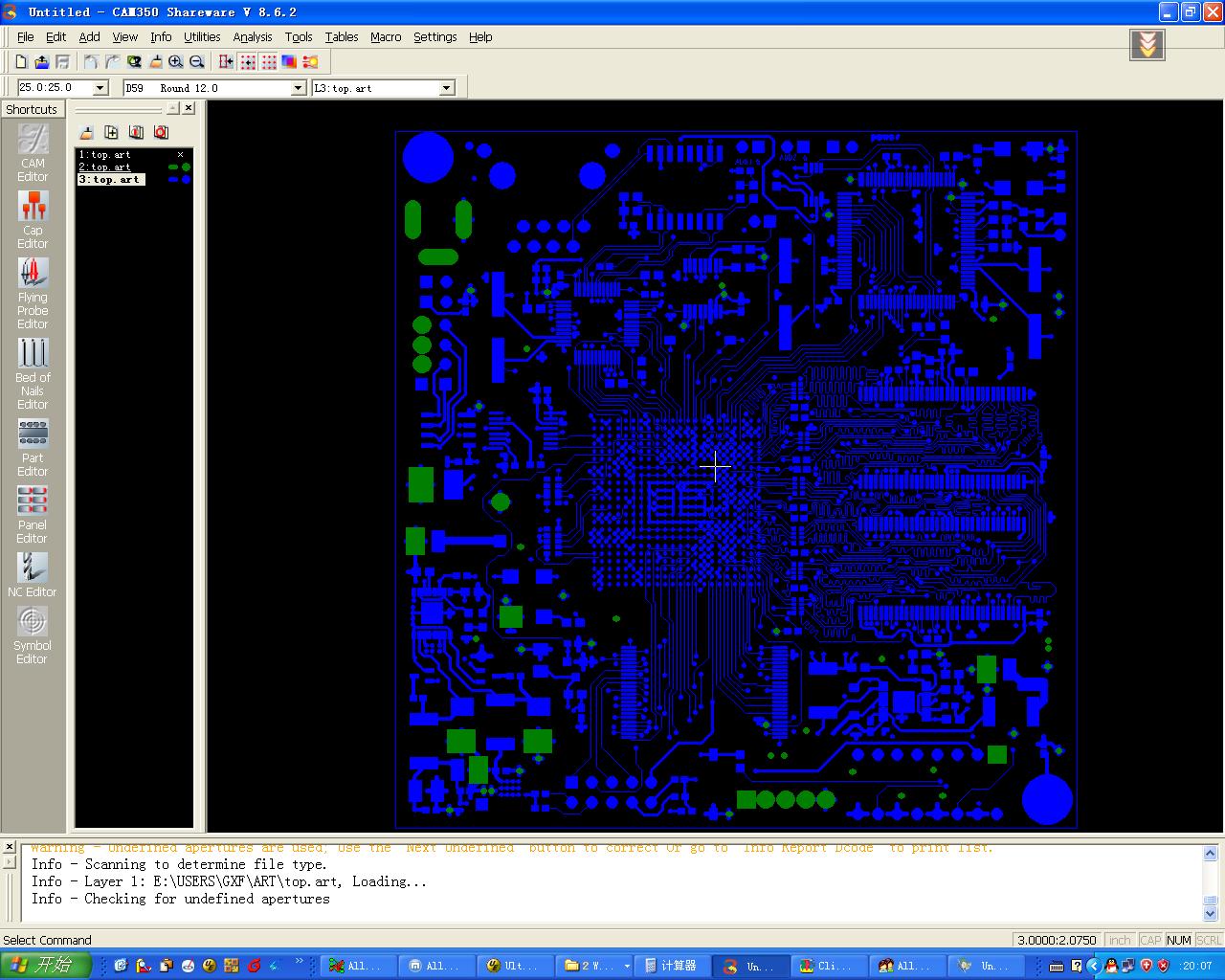

为什么我的TOP层的 artwotk中有三个子层呢?中间的那个绿色的是什么玩意啊?怎么有的过孔或者焊盘上有，有的没有呢 ?+

新手，第一次用allegro，还请大侠帮忙指教

在CAM350里，出现一个层由好几块构成的，只要你的GERBER没有出现类似于走线残缺等问题，基本是没事的。

allegro里面的GERBER，在CAM里面看一般都是復合層，比如TOP有3個層數都選上，才表示的是一個完整層，你可以把哪几層的顏色設置一樣，看起來應該比較清楚

多谢楼上的两位回复。就是担心出问题啊，这是俺用allegro的处女画啊，^_^

我发现GND 层有一个 pad没有设置thermal relief，出gerb的时候自动选用了regular pad，从GND 的 film上看也是两层，一层就是只有这几个没有设置thermal的 焊盘，一view commposite倒是似乎没问题了。但是我感觉这样的话似乎就是说分层是有原因的啊

274x出的gerber就是这样的。600出的就是单独的一层

楼上的说得不错

确实，这是274x的特点，600or400就没有

换个cam软件就可以了，cam2503

look a look

不错,顶一下！感谢小编！

cam350 9.5 版本就可以了，我也遇到过．
