兄弟姐妹们救命:导入DXF文件看不见文件

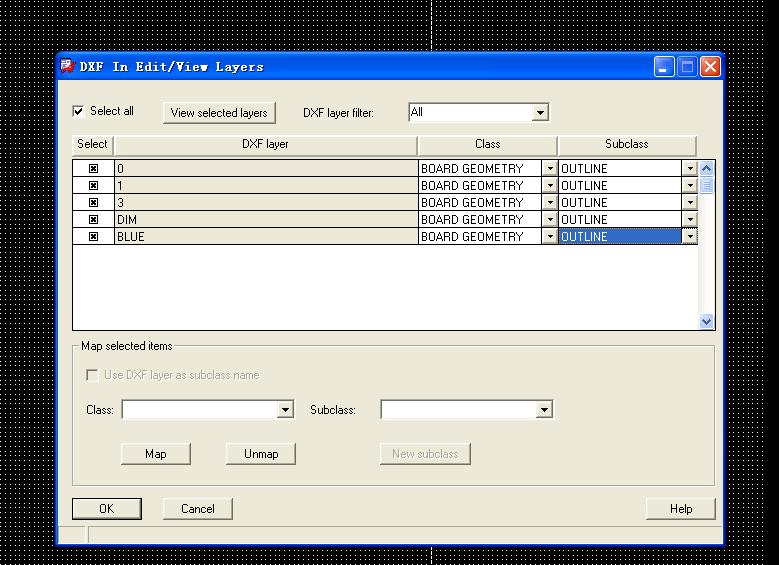

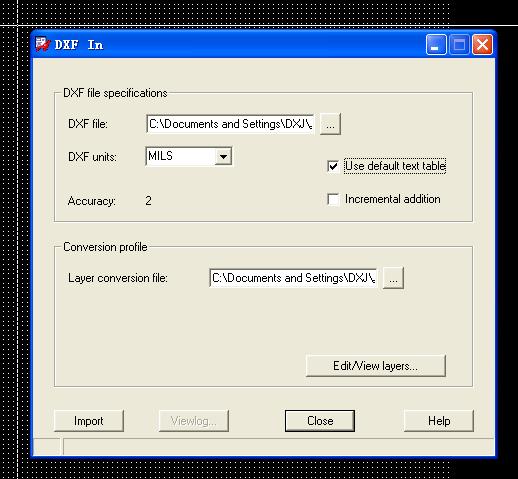

兄弟姐妹们救命:导入DXF文件看不见文件,我把层全部都开了,还是看不见,窗口下面提示:dxf2a completed successfully - use Viewlog to review the log file.

我现在找不到原因了 实在没有办法了,请教大家了

技术上找不到原因的话就把文件换个目录看看

dxf和pcb都不要有空格，不要带中文

不知道你导入的DXF文件是从什么图中找出的，要注意的一点是，DXF文件的单位MIL还是MM，一定要和你导入的BRD文件的设置一样

我曾经导出过DXF文件也是在BRD中看不见，尝试过很多办法，后来检查才发现是需要导入的DXF文件的问题，你最好也检查一下DXF文件确保没有问题，尝试用其他软件测试一下，看能否导入这个DXF文件，如果也导不进去，说明是哪个DXF文件的问题

我这个DXF文件导入PP软件 完全是没有没有问题的,请教答案

工作区域建大些

導入DXF有時看不到圖面，也有可能是工程師程式選錯了，所以有時在導入DXF檔時要先把原先的DXF圖榨一下，這樣你導入的DXF檔才有可能看到圖面
