在SPB15.2中，如何进行格点捕捉
?请高手指点。附图为随意点的。
?请高手指点。附图为随意点的。

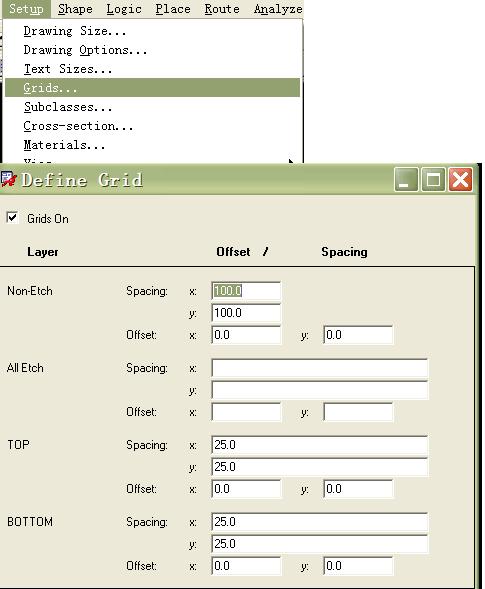

这里可以设置最小栅格的大小
在Allegro里建库。不需要手动对齐栅格。在命令行中输入坐标

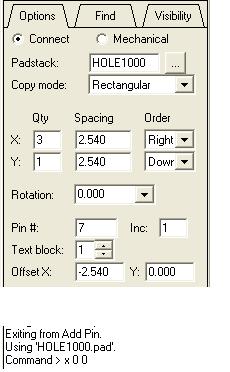

在右边的Option里设置Pin与PIn之间的间隔，在命令行中输入x 0 0就可以定位第一个脚。
好,解释的很细致.多谢！
很详细
留个记号
那要是画零件的外框呢.以什么为基准画呢?
