gerber file

请问有人知道出底片的时候artwork control form中vertor based pad behavior是什么意思吗?

生成gerber时,是否用向量来描述镜头档案,资料档案比较小(对Gerber RS274-X有效)

谢谢！

你的这句话很多教材里都有读到,能否说说怎么理解的?

Gerber RS274-X出图的时候，vertor based pad behavior这个选项选和不选有什么不同吗?体现在什么地方?

先看下面2张图片,自己随便弄的.

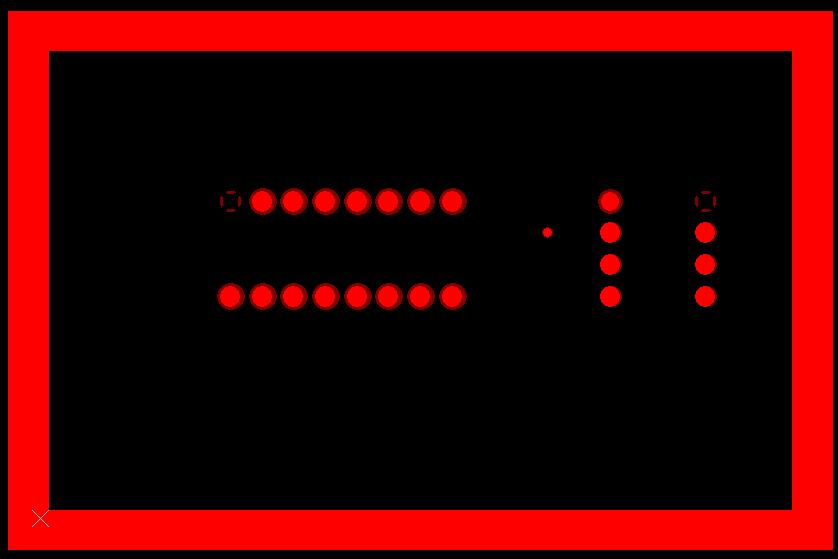

下图是产生负片打开vertor based pad behavior时的例子

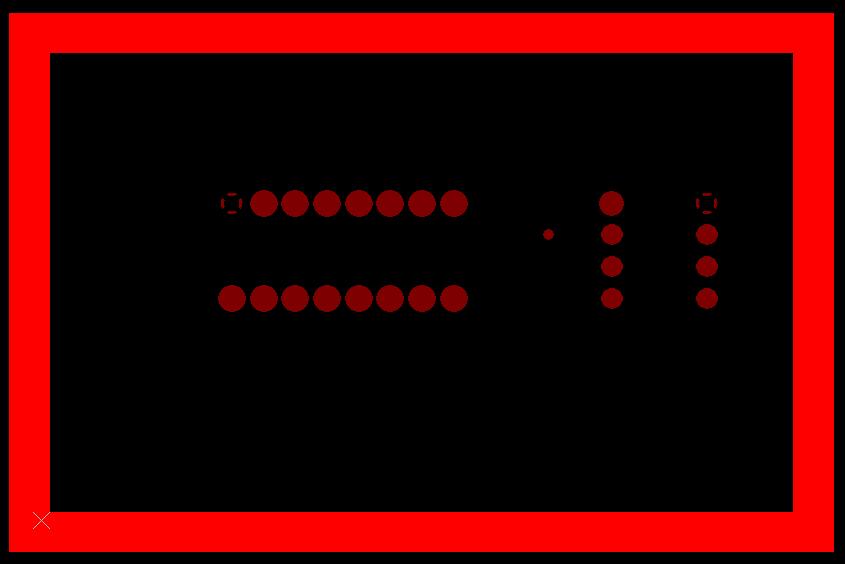

下图是产生负片不打开vertor based pad behavior时的例子

比较之下差别在于生成Pad的图略有差别

vertor based pad behavior是是否采用vertor based artwork
格式出图处理Pad的方式,采用的是那种的Pad-Type(regular-Pad,thermal-Pad,anti-Pad,其中正片artwork时采用regular-Pad;负片artwork时,pins,vias与Shape连接采用thermal-Pad,不连接采用anti-Pad).

出artwork时,对每个film record默认建议都采用vertor based pad behavior,其实此项是否采用对出图的影响都不大;还是否涉及文件大小差别,我看没必要验证了^_^.

有不对之处请指教.
