三问题请教高手或大侠

1) allegro中display的器件为Component Class类型如何设置?  如果是在capture Cis中建立part中设置,为何自己增加的

  Component Class属性,在原理图中导出allegro网表时没有导入到allegro中?

2)DRC是否可以设置不用检查的一些类型或器件,比如IO类型,如何设置?

3) allegro中负片全连接和flash连接有何区别?都可以正确加工?

自己顶

第三个问题已经有解

继续征询前2个答案

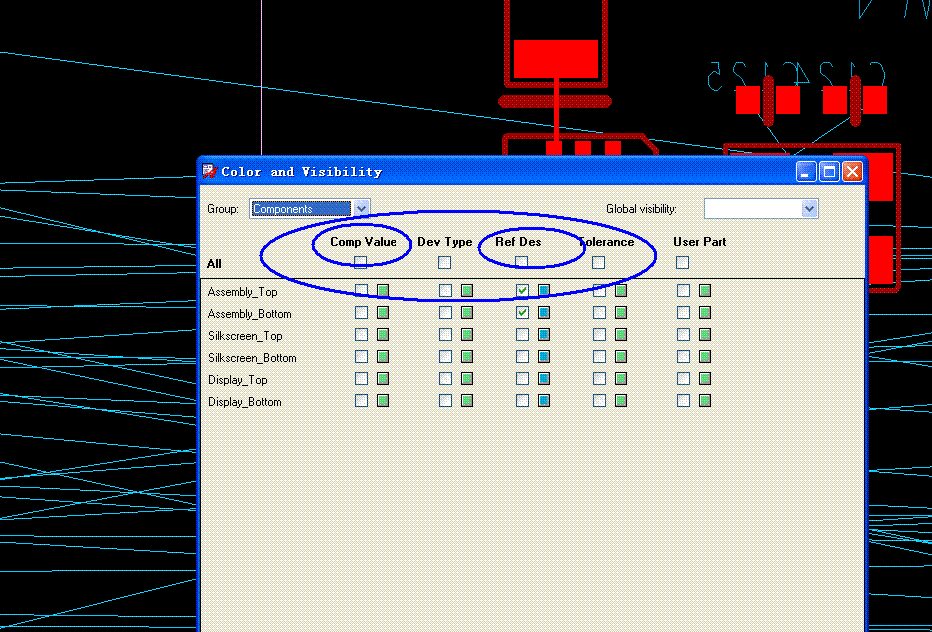

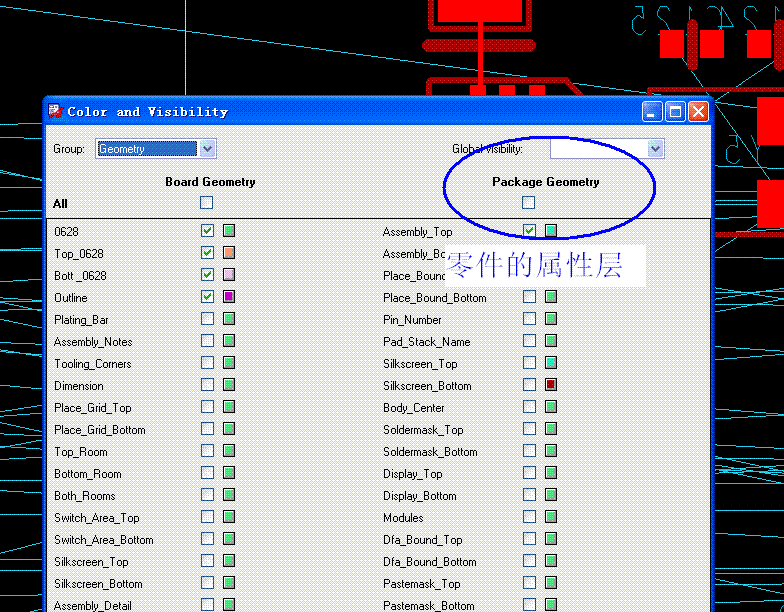

我是个好心人，我来帮你回答一下吧！看一下图！

另一个问题我不明白你的意思，

“DRC是否可以设置不用检查的一些类型或器件,比如IO类型,如何设置?”

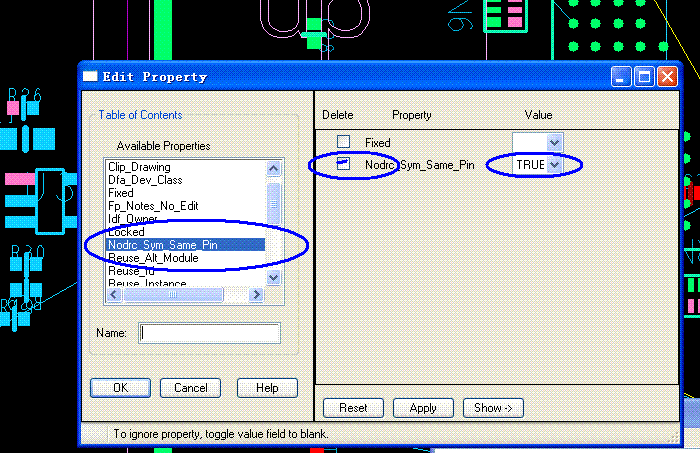

可能不行，不就是DRC吗，随便画个区域改一下里面的constraint设置不就OK了吗！如果是零件自身的DRC可以这样子如图3

多谢指点 , 我试试看如果; 从楼上指示是否是这样:

1)DRC可以设置区域DRC,以使不同区域进行不同DRC检查

2)零件自身的DRC可以参照你给出的图示做

是否正确?

因为我从别的demo板上display器件属性发现有component class为io和IC之分,但发现自己在原理图

中设置的导不进其allegro中
